Pionowy autobus kanapkowy

Pozycjonowanie produktu: wydajne rozwiązanie do przenoszenia mocy dostosowane do scenariuszy pionowej dystrybucji mocy

Elektryczna pionowa autobusowa szyna Qingdao Fenghua to wysokoprądowe rozwiązanie w zakresie dystrybucji energii, starannie opracowane z myślą o scenariuszach takich jak wały dystrybucyjne w wysokich budynkach i pionowe przenoszenie mocy w zakładach przemysłowych. Integrując kompaktową konstrukcję typu „sandwich” z konstrukcją zoptymalizowaną do montażu pionowego, produkt zapewnia wiele przełomowych rozwiązań w zakresie wykorzystania przestrzeni, wydajności przenoszenia mocy, bezpieczeństwa i stabilności, stając się najlepszym wyborem do pionowej dystrybucji mocy w nowoczesnych środowiskach architektonicznych i przemysłowych.

Parametry techniczne

Podstawowe technologie: przełomowa wydajność w środowiskach pionowych

1. Dostosowana struktura układania typu „kanapka”: kompaktowa konstrukcja dostosowana do przestrzeni pionowych

W produkcie zastosowano strukturę typu „sandwich”, charakteryzującą się szczelnym ułożeniem przewodów trójfazowych bez przerw. Przewody są bezpośrednio izolowane od siebie przy użyciu wysokowydajnych materiałów dielektrycznych, całkowicie eliminując w ten sposób szczeliny powietrzne pomiędzy fazami. Specjalnie zoptymalizowany pod kątem instalacji pionowej, układ przewodów i konstrukcja obudowy zostały udoskonalone, aby zmniejszyć całkowitą objętość o ponad 30% w porównaniu z tradycyjnymi systemami szynoprzewodów. Taka konstrukcja pozwala na idealne dopasowanie w ograniczonych przestrzeniach wałów dystrybucji energii, umożliwiając maksymalną obciążalność prądową w ograniczonych kanałach pionowych^.

2. Przewodniki miedziane o wysokiej czystości: zapewnienie wydajności w pionowym przenoszeniu mocy

Jako materiał przewodnika wybrano miedź elektrolityczną klasy T2 o czystości ≥99,95%. W temperaturze 20°C jego rezystywność wynosi zaledwie 0,01777 Ω·mm²/m, a przewodność przekracza 98%. W scenariuszach pionowego przesyłu mocy ta charakterystyka o niskiej rezystancji skutecznie minimalizuje spadek napięcia na dużych dystansach, zapewniając stabilne napięcie zasilania na każdym piętrze wieżowca. Powierzchnie przewodników można opcjonalnie pokryć cyną lub srebrem w celu zwiększenia odporności na korozję, zapewniając utrzymanie niskiej rezystancji styków przez długi czas – nawet w wilgotnym środowisku wału rozdzielczego – eliminując w ten sposób potencjalne ryzyko przegrzania.

3. Zintegrowany pionowy system rozpraszania ciepła: rozwiązanie problemu wzrostu temperatury na dużych dystansach

Aby rozwiązać problem gromadzenia się ciepła w górę podczas instalacji pionowej, w systemie zastosowano trzystopniową pionową ścieżkę rozpraszania ciepła: „Przewód – Warstwa izolacyjna – Obudowa metalowa”. Obudowa wykonana jest z wytłaczanego stopu aluminiowo-magnezowego i posiada zintegrowane wzdłużne żebra odprowadzające ciepło na swojej powierzchni. W porównaniu do standardowych obudów stalowych, konstrukcja ta zwiększa powierzchnię rozpraszania ciepła o 35% i pięciokrotnie zwiększa wydajność przewodzenia ciepła. W temperaturze otoczenia 40°C wzrost temperatury zacisków przyłączeniowych pozostaje ≤60K, podczas gdy temperatura metalowej obudowy pozostaje ≤30K – wartości znacznie poniżej standardów branżowych – zapewniając w ten sposób stabilną pracę podczas pionowego przesyłania mocy na duże odległości.

4. Projekt bezpieczeństwa przed „efektem komina”: utworzenie solidnej pionowej bariery przeciwpożarowej

Struktura bez szczelin typu „sandwich” całkowicie eliminuje ciągłe kanały powietrzne; w przypadku pożaru zapobiega się szybkiemu rozprzestrzenianiu się gorącego powietrza w górę przez system szyn. Rozwiązanie to skutecznie eliminuje „efekt komina” u jego źródła i pomyślnie przeszło testy przeprowadzone przez autorytatywne krajowe agencje ds. bezpieczeństwa pożarowego. Ponadto opcjonalnie dostępny jest wariant ognioodporny; wykorzystując kompozytową warstwę izolacyjną z taśmy mikowej i ceramifikującego kauczuku silikonowego, ta wersja może utrzymać zasilanie przez ponad 180 minut w ekstremalnych temperaturach 960°C, spełniając w ten sposób rygorystyczne wymagania dotyczące obwodów bezpieczeństwa przeciwpożarowego w wieżowcach.

Ekskluzywne funkcje do montażu pionowego

1. Modułowy system połączeń pionowych

System, wyposażony w fabrycznie prefabrykowane standardowe zespoły, wykorzystuje dwustronne śruby z kontrolowanym momentem obrotowym i sprężyny talerzowe do połączeń na miejscu. Konstrukcja ta pozwala na regulację tolerancji instalacji w zakresie ±4 mm, skutecznie kompensując precyzyjne odchylenia charakterystyczne dla instalacji pionowych. Czas montażu na segment wynosi ≤10 minut; w porównaniu do tradycyjnego okablowania kablowego, wydajność konstrukcji wzrosła o ponad 60%.

2. Warstwowa konstrukcja wtyczek: elastycznie zaspokajająca potrzeby zasilania specyficzne dla podłogi

Odpływy można otwierać w dowolnej pozycji pionowej wzdłuż szynoprzewodów. Skrzynki odpływowe obsługują funkcję podłączania na gorąco (wkładanie i wyjmowanie pod napięciem), zapewniając sekwencję połączeń „najpierw uziemienie, masa ostatnia”, aby całkowicie wyeliminować ryzyko wyładowania łukowego. Na każdym piętrze można elastycznie konfigurować skrzynki odpływowe w oparciu o określone wymagania dotyczące zasilania, bez konieczności ponownego okablowania całych segmentów szyn zbiorczych – doskonale dopasowując się do regulacji układu piętra i potrzeb zwiększania wydajności typowych dla wieżowców.

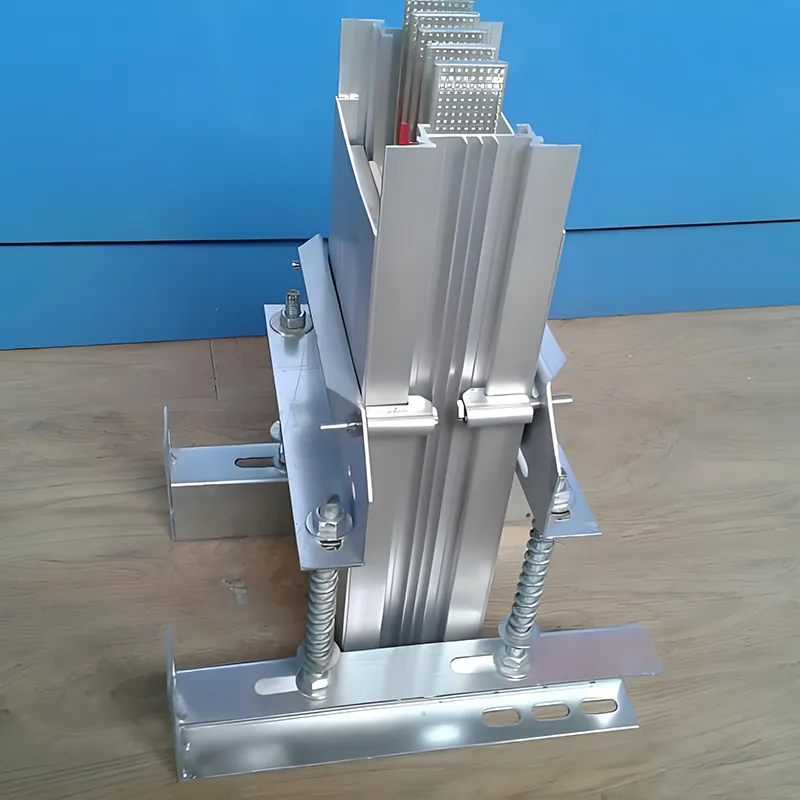

3. Wzmocnienie zapobiegające upadkowi i sejsmiczne

Zaprojektowany specjalnie do zastosowań w instalacjach pionowych, system jest wyposażony w dedykowane wsporniki zapobiegające upadkowi i elementy wzmacniające odporne na wstrząsy sejsmiczne, które są w stanie wytrzymać skutki trzęsienia ziemi o sile 8 stopni, zapewniając w ten sposób stabilność konstrukcyjną szynoprzewodów w ekstremalnych warunkach pracy. Rozstaw wsporników można elastycznie regulować w zależności od wymagań dotyczących wysokości podłogi: ≤3m dla odcinków prostych i ≤1,5m dla odcinków narożnych.

Scenariusze zastosowań

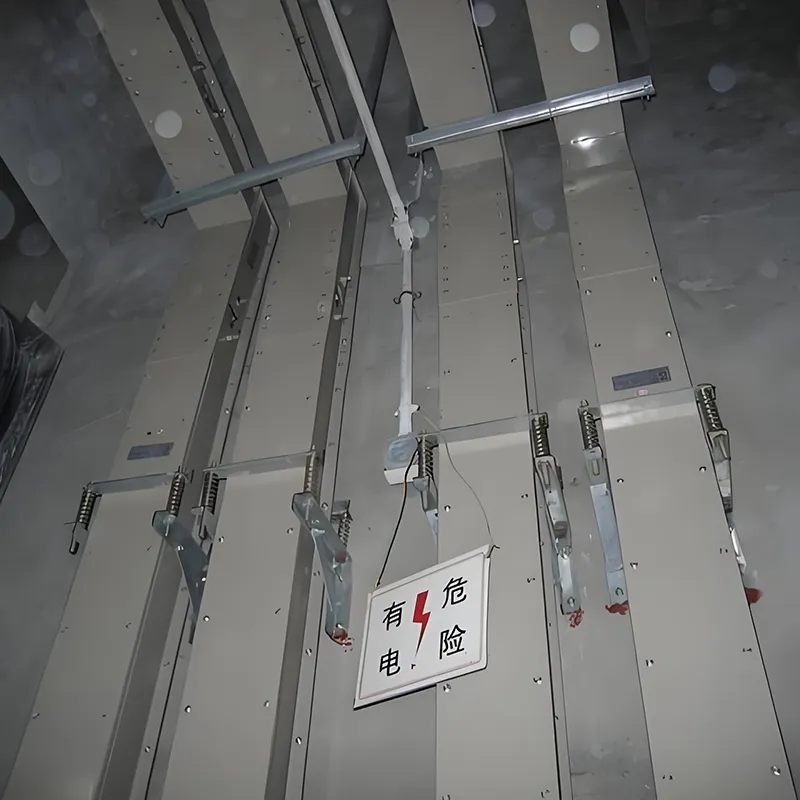

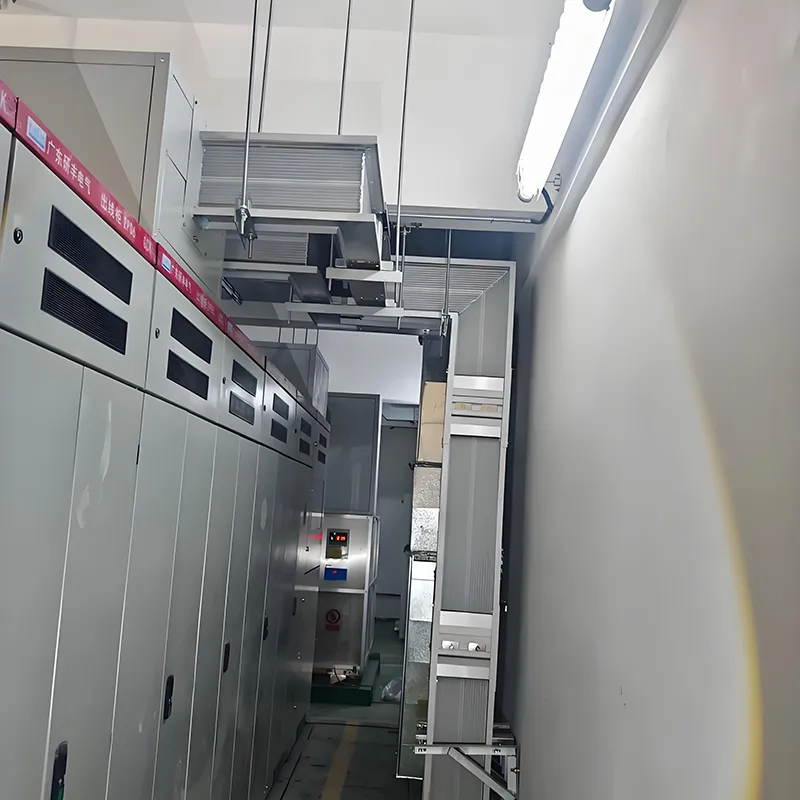

1. Wały dystrybucyjne w wieżowcach

System, prowadzony pionowo w szybach dystrybucyjnych, zastępuje tradycyjne kable. Przy tej samej obciążalności prądowej zajmuje tylko jedną trzecią przestrzeni wymaganej przez kable, skutecznie rozwiązując krytyczny problem ograniczonej przestrzeni w wysokich szybach dystrybucyjnych. Jego całkowicie zamknięta konstrukcja eliminuje zagrożenia, takie jak plaga gryzoni i ryzyko pożaru, zwiększając w ten sposób ogólne bezpieczeństwo systemu dystrybucji energii w budynku.

2. Pionowe przenoszenie mocy w zakładach przemysłowych

Zapewnia pionowe zasilanie szkieletowe dla urządzeń wielkogabarytowych i zautomatyzowanych linii produkcyjnych w wielopiętrowych obiektach przemysłowych. Jego wysoka gęstość prądu idealnie nadaje się do skoncentrowanych układów sprzętu, a jego modułowa możliwość rozbudowy umożliwia elastyczne dostosowanie się do linii produkcyjnych.

3. Specjalistyczne środowiska pionowe

Wodoodporne produkty z żywicy lanej nadają się do pionowego przenoszenia mocy w środowiskach wilgotnych i korozyjnych, takich jak podziemne tunele użyteczności publicznej i systemy transportu kolejowego. Produkty ognioodporne mają zastosowanie w scenariuszach pionowej dystrybucji energii, w których obowiązują rygorystyczne wymagania bezpieczeństwa pożarowego, takie jak te występujące w przemyśle petrochemicznym i energetyce jądrowej.

Wartość klienta

Firma Qingdao Fenghua Electric Appliance Manufacturing Co., Ltd. zlokalizowana jest w pięknym nadmorskim mieście Qingdao, na terenie Nowego Obszaru Zachodniego Wybrzeża. Założona w 2005 roku firma jest wiodącym producentem specjalizującym się w produktach elektrycznych, w tym korytkach kablowych, systemach szynoprzewodów i szafach rozdzielczych. Nasza spółka zależna, Qingdao Fenghua Electric Co., Ltd., pełni rolę uzupełniającą w stosunku do naszej spółki-matki, wspólnie tworząc kompleksową gamę produktów obejmującą całe spektrum urządzeń do dystrybucji energii. W ostatnich latach firma niezachwianie angażowała się w innowacje, osiągając niezwykłe wyniki w dziedzinie oszczędzania energii i zmniejszania zużycia. Kilka naszych produktów — takich jak samoblokujące korytka kablowe i szynoprzewody z kompozytu miedziano-aluminiowego — zyskało uznanie rynku ze względu na wysoką wartość dodaną i zaawansowaną zawartość technologiczną. Ponadto posiadamy kompleksowe raporty z badań oraz obowiązkowe certyfikaty certyfikacyjne obejmujące szeroki zakres specyfikacji szynoprzewodów, co pozwala nam w pełni zaspokoić różnorodne i wieloaspektowe potrzeby naszych klientów.

Wybierając pionowy autobus typu Sandwich Busway firmy Qingdao Fenghua Electric, zyskujesz:

• Optymalizacja przestrzeni: Wykorzystanie przestrzeni pionowej zwiększa się trzykrotnie, dzięki czemu idealnie nadaje się do zamkniętych środowisk typowych dla wałów rozdzielczych.

• Efektywność energetyczna: Dzięki miedzianym przewodnikom o niskiej rezystancji i konstrukcji o niskiej reaktancji zmniejsza straty w dystrybucji mocy o 10–20% rocznie.

• Bezpieczeństwo i niezawodność: Dzięki konstrukcji zapobiegającej „efektowi komina” oraz wielu warstwom ochronnym tworzy solidną pionową barierę przeciwpożarową.

• Elastyczne możliwości adaptacji: Dzięki warstwowemu interfejsowi wtykowemu i możliwościom instalacji modułowej umożliwia dostosowanie układu podłogi w przyszłości i wymagania dotyczące rozbudowy sprzętu.

• Gwarancja marki: Wspierani przez 18 lat specjalistycznej wiedzy produkcyjnej firmy Qingdao Fenghua, zapewniamy kompleksową obsługę posprzedażną i wsparcie techniczne.

Często zadawane pytania

1.Co to jest pionowy autobus wielowarstwowy?

Pionowa szyna warstwowa to kompaktowy, wysokoprądowy system dystrybucji z ułożonymi w sobie przewodnikami miedzianymi, zaprojektowany do bezpiecznego i wydajnego pionowego przesyłu energii w wysokich budynkach i warsztatach przemysłowych.

2. Jakie są wartości znamionowe prądu i napięcia?

Pionowe szyny autobusowe Fenghua Electric mają parametry znamionowe 250 A–6300 A i ≤ 690 V AC, i są odpowiednie do różnych zastosowań w dystrybucji wysokiego napięcia niskiego napięcia.

3. Jakie materiały są używane na przewodniki?

Stosowana jest miedź elektrolityczna T2 o wysokiej czystości, zapewniająca niskie straty, wysoką przewodność i długoterminową niezawodność.

4. Jakie poziomy ochrony są dostępne?

Stopień ochrony waha się od IP54 do IP68, w zależności od modelu, dzięki czemu nadaje się do stosowania w pomieszczeniach, na zewnątrz i w trudnych warunkach.

5. Czy z toru autobusowego można korzystać w obszarach zagrożonych pożarem?

Tak, model ognioodporny charakteryzuje się izolacją do 180°C i wytrzymałością zwarciową zaprojektowaną z myślą o bezpiecznej pracy w warunkach pożaru.

6. Jak wysoko można go zainstalować w pionie?

Instalacja pionowa może sięgać do 200 metrów, w zależności od rodzaju szynoprzewodu i wymagań dotyczących obciążenia.

7. Czy instalacja jest łatwa?

Tak, modułowa konstrukcja i zwarta konstrukcja umożliwiają szybką i wygodną instalację, redukując pracę i czas projektu.

8. Gdzie jest powszechnie używany?

Idealny do szybów wieżowców, warsztatów przemysłowych, fabryk, centrów danych i innych scenariuszy pionowej dystrybucji wysokiego prądu.
