Autobus kanapkowy 1600A

Szyna warstwowa 1600A to wysokowydajny system dystrybucji niskiego napięcia przeznaczony do zastosowań o dużym natężeniu prądu. Posiada zwartą konstrukcję warstwową z izolowanymi przewodnikami miedzianymi lub aluminiowymi, zapewnia dużą obciążalność, niski wzrost temperatury i minimalną impedancję, zapewniając stabilne i niezawodne dostarczanie mocy.

Kluczowe funkcje:

Wysoka wydajność prądowa: znamionowa 1600 A dla zakładów przemysłowych, wieżowców, centrów danych i kompleksów komercyjnych.

Struktura warstwowa: Warstwowa konstrukcja przewodnika i izolacji zapewnia bezpieczeństwo, efektywne odprowadzanie ciepła i instalację oszczędzającą miejsce.

Niska temperatura i niska impedancja: zoptymalizowana konstrukcja zmniejsza straty energii i zwiększa wydajność systemu.

Elastyczna instalacja: modułowa, obsługuje proste ciągi, odgałęzienia i niestandardowe układy do przyszłej rozbudowy.

Bezpieczeństwo i niezawodność: Testowane pod kątem zwarcia, wytrzymywania napięcia i wzrostu temperatury; zgodne ze standardami CCC i IEC.

Parametry techniczne

Dlaczego warto wybrać nasz autobus typu Sandwich 1600A?

Profesjonalny producent: Lata doświadczenia w produkcji szynoprzewodów niskiego napięcia.

Rozwiązania niestandardowe: dostępne są niestandardowe rozmiary, aktualne oceny i układy.

Zapewnienie jakości: Każde urządzenie przechodzi rygorystyczne testy przed dostawą.

Wsparcie inżynieryjne: zapewniono konsultacje techniczne, projekt i wskazówki dotyczące instalacji.

Słowa kluczowe zamówień: szyna autobusowa 1600 A, szyna niskiego napięcia, szyna warstwowa, szyna wysokoprądowa, przemysłowa dystrybucja energii, szyna modułowa, szyna kompaktowa.

Podstawowe zalety

1. Wysoka przewodność, niskie straty: energooszczędność i wysoka wydajność

Przewodniki z miedzi elektrolitycznej klasy T2 wykazują rezystywność ≤0,01777 Ω·mm²/m w temperaturze 20°C i przewodność przekraczającą 98% — znacznie przewyższającą przewodność zwykłych materiałów miedzianych. Ta cecha znacznie zmniejsza straty energii podczas przenoszenia mocy; w dłuższej perspektywie umożliwia przedsiębiorstwom osiągnięcie znacznych oszczędności w kosztach energii elektrycznej. Ponadto powierzchnię przewodów miedzianych można opcjonalnie pokryć cyną lub srebrem, aby skutecznie zwiększyć odporność na utlenianie i korozję, obniżyć rezystancję styków, wydłużyć żywotność punktów połączeń i zmniejszyć przyszłe wydatki na konserwację.

2. Kompaktowa konstrukcja: zoptymalizowane wykorzystanie przestrzeni

Unikalna konstrukcja typu „sandwich” — obejmująca ciasno ułożone przewody fazowe — zmniejsza odstęp elektryczny między przewodami do zaledwie 6–10 mm, całkowicie eliminując w ten sposób szczeliny powietrzne między fazami. W porównaniu z tradycyjnymi systemami szynoprzewodów, konstrukcja ta zmniejsza całkowitą objętość o ponad 30% przy jednoczesnym zachowaniu równoważnej obciążalności prądowej. Pozwala to na elastyczną instalację w środowiskach o ograniczonej przestrzeni, takich jak piony elektryczne i warsztaty z dużą ilością sprzętu, co znacznie zwiększa efektywność wykorzystania przestrzeni i stwarza większe możliwości w zakresie układów budynków i rozmieszczenia sprzętu.

3. Efektywne odprowadzanie ciepła: stabilna praca

Przewodniki miedziane charakteryzują się doskonałą przewodnością cieplną, umożliwiając szybkie przenoszenie ciepła przez warstwę izolacyjną do metalowej obudowy. Obudowa jest wykonana ze stopu aluminiowo-magnezowego i posiada zintegrowane żeberka odprowadzające ciepło; zwiększa to powierzchnię o ponad 30% w porównaniu do standardowych obudów, umożliwiając wysoce wydajne odprowadzanie ciepła poprzez podwójny mechanizm konwekcji i promieniowania. Podczas pracy na prądzie znamionowym wzrost temperatury na zaciskach przyłączeniowych utrzymuje się na poziomie ≤60K, natomiast wzrost temperatury obudowy utrzymuje się na poziomie ≤30K. Zapewnia to stabilne temperatury pracy systemu szynoprzewodów w dłuższej perspektywie, skutecznie zapobiegając starzeniu się izolacji i degradacji wydajności spowodowanej przegrzaniem, a tym samym gwarantując niezawodność systemu dystrybucji energii.

4. Kompleksowa ochrona: Możliwość dostosowania do złożonych środowisk

Całkowicie zamknięta metalowa obudowa poddawana jest obróbce powierzchniowej, takiej jak anodowanie, elektroforeza lub powłoka ognioodporna, aby zapewnić wielopoziomową ochronę w zakresie od IP54 do IP68. Modele standardowe zapewniają ochronę przed pyłem i rozpryskami, spełniając wymagania eksploatacyjne typowych zakładów przemysłowych i budynków komercyjnych. Wodoodporne modele zapewniają ochronę przed krótkotrwałym lub nawet ciągłym zanurzeniem, dzięki czemu nadają się do stosowania w wilgotnych środowiskach, takich jak podziemne tunele użyteczności publicznej i stacje uzdatniania wody. Modele ognioodporne są w stanie utrzymać zasilanie przez ponad 180 minut w ekstremalnych temperaturach do 960°C, zapewniając niezawodne zabezpieczenie obwodów przeciwpożarowych i systemów zasilania awaryjnego. Co więcej, w strukturze „kanapkowej” brakuje ciągłych kanałów powietrznych, co zasadniczo eliminuje „efekt komina” podczas pożaru i poprawia bezpieczeństwo przeciwpożarowe systemu.

5. Modułowa konstrukcja zapewniająca wygodną instalację

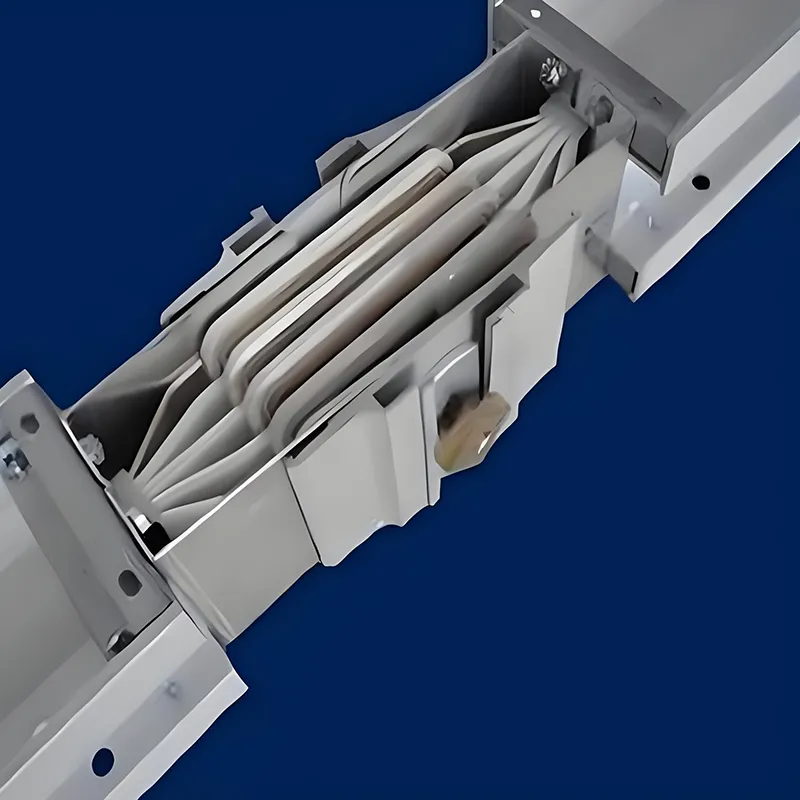

System szynoprzewodów wykorzystuje fabrycznie prefabrykowane, standardowe jednostki modułowe. Podczas instalacji na miejscu jednostki te są szybko łączone za pomocą dwustronnych śrub z kontrolowanym momentem obrotowym i sprężyn talerzowych. Konstrukcja ta uwzględnia tolerancje montażowe ±4 mm, znacznie zmniejszając złożoność konstrukcji i koszty czasu. Jednostki wtykowe można wkładać lub wyjmować z szyny w dowolnym miejscu, gdy system pozostaje pod napięciem; konstrukcja uziemienia „pierwszy do podłączenia, ostatni do rozłączenia” zapewnia bezpieczeństwo operacyjne. Ponadto system obsługuje minimum 200 cykli podłącz/wyłącz, co pozwala na elastyczne dostosowanie się do wymagań, takich jak dostosowanie linii produkcyjnej i rozbudowa sprzętu, ułatwiając jednocześnie konserwację i modyfikacje w przyszłości.

Scenariusze zastosowań

1. Sektor produkcji przemysłowej

W warsztatach produkcyjnych takich branż, jak produkcja samochodów, obróbka mechaniczna, metalurgia i chemia, systemy szynoprzewodów typu warstwowego z przewodnikami miedzianymi zapewniają stabilną główną podstawę zasilania dla urządzeń dużej mocy — w tym dużych silników, maszyn spawalniczych i zautomatyzowanych linii produkcyjnych. Ich wysoka obciążalność prądowa jest w stanie wytrzymać warunki dużego obciążenia związane z częstym uruchamianiem i zatrzymywaniem maszyn, a ich modułowa konstrukcja wtykowa ułatwia dostosowywanie linii produkcyjnej i dodawanie nowego sprzętu, pomagając w ten sposób przedsiębiorstwom w osiąganiu wysoce wydajnej produkcji.

2. Centra danych i placówki opieki zdrowotnej

Klastry serwerów w centrach danych i wielkogabarytowy sprzęt medyczny w szpitalach wymagają wyjątkowo wysokiego poziomu ciągłości i stabilności zasilania. Charakterystyka niskostratna tego systemu szynoprzewodów minimalizuje straty energii podczas przenoszenia mocy. Co więcej, inteligentne warianty produktów mogą integrować moduły monitorowania temperatury i prądu, umożliwiając zdalną obsługę i konserwację za pośrednictwem RS485 lub transmisji bezprzewodowej; pozwala to na monitorowanie stanu sprzętu w czasie rzeczywistym, zapewniając niezawodne zapewnienie zasilania dla obciążeń krytycznych.

3. Dystrybucja energii w wieżowcach

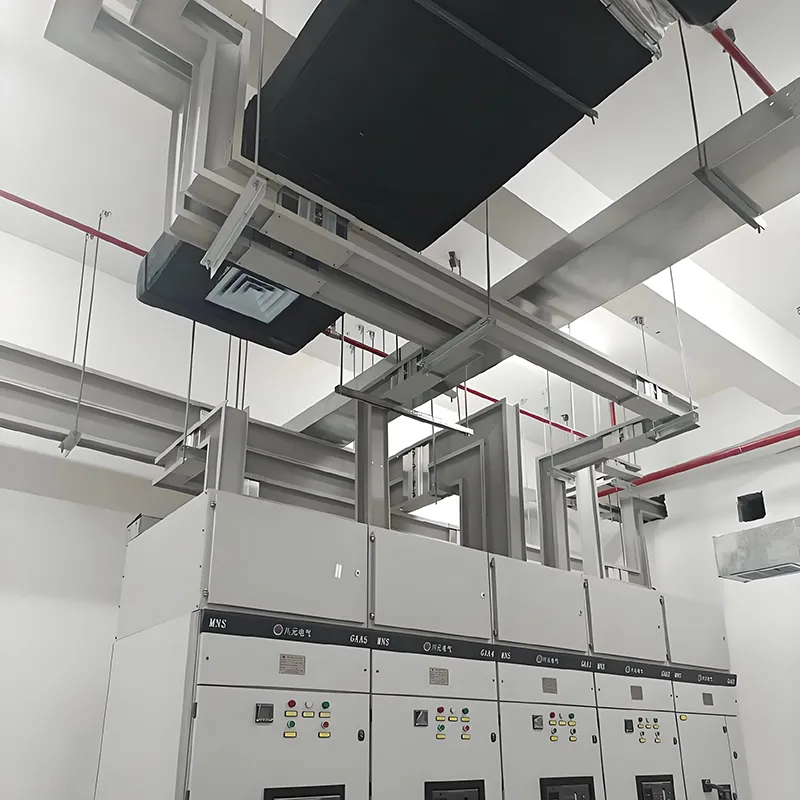

W pionach dystrybucji energii elektrycznej w wysokich budynkach szynoprzewody warstwowe z przewodami miedzianymi są instalowane pionowo i służą jako główne linie zasilające każde piętro. Ich zwarta konstrukcja oszczędza cenną przestrzeń w szybie, a ich wydajna konstrukcja rozpraszania ciepła zapewnia stabilność podczas pionowego przesyłania mocy na duże odległości, zapewniając zrównoważone i niezawodne zasilanie każdego piętra budynków biurowych, hoteli, kompleksów mieszkalnych i podobnych obiektów.

4. Specjalne warunki środowiskowe

Do specjalnych środowisk charakteryzujących się dużą wilgotnością, korozją lub zapyleniem – takich jak podziemne tunele użyteczności publicznej, systemy transportu kolejowego i obiekty przybrzeżne – dostępne są wodoodporne i odporne na korozję warianty szynoprzewodów. Szyny szynowe odlewane z żywicy, posiadające stopień ochrony IP68, są zbudowane bez metalowej obudowy i są całkowicie uszczelnione; konstrukcja ta zapewnia długoterminową, stabilną pracę w trudnych warunkach, skutecznie zapobiegając awariom sprzętu spowodowanym niekorzystnymi czynnikami środowiskowymi.

Zapewnienie jakości i zaangażowanie w obsługę

Konsekwentnie stawiamy jakość ponad wszystko. Wszystkie nasze szynoprzewody warstwowe z przewodami miedzianymi przechodzą rygorystyczne testy fabryczne – w tym testy napięcia wytrzymywanego o częstotliwości sieciowej, testy wzrostu temperatury i krótkotrwałe testy wytrzymywanego prądu – aby zapewnić pełną zgodność z normami międzynarodowymi i krajowymi. Dodatkowo zapewniamy naszym klientom kompleksowe wsparcie serwisowe:

Profesjonalne wskazówki dotyczące wyboru produktu: Oferujemy indywidualne rozwiązania w zakresie wyboru produktów dostosowane do specyficznych wymagań każdego klienta w zakresie zasilania, środowiska instalacji i innych istotnych czynników. Usługi instalacyjne na miejscu: Nasz doświadczony zespół instalacyjny zapewnia wskazówki i usługi instalacyjne na miejscu, zapewniając prawidłową instalację i stabilną pracę naszych produktów.

Wsparcie posprzedażne i konserwacja: Stworzyliśmy kompleksowy system wsparcia posprzedażnego i konserwacji, aby szybko reagować na potrzeby klientów w zakresie napraw i konserwacji, zapewniając długoterminowe działanie sprzętu.

Często zadawane pytania

1. Co to jest autobus typu Sandwich 1600A?

Szyna typu Sandwich Busway 1600 A to system dystrybucji energii niskiego napięcia o zwartej warstwowej strukturze, zaprojektowany do bezpiecznego i wydajnego przesyłania dużych prądów w zastosowaniach przemysłowych, komercyjnych i wieżowcach.

2. Jakie są główne zalety?

▪Wysoka wydajność prądowa (1600A)

▪Niski wzrost temperatury i niska impedancja

▪Bezpieczny i niezawodny z zabezpieczeniem przed zwarciem

▪Modułowa konstrukcja zapewniająca elastyczną instalację i rozbudowę

3. Gdzie jest zwykle używany?

▪Fabryki przemysłowe i linie produkcyjne

▪Wieżowce, hotele i apartamenty

▪Centra danych i serwerownie

▪Centra handlowe i duże obiekty użyteczności publicznej

4. Czy można go dostosować?

Tak, naszą szynę Sandwich Busway 1600A można dostosować do niestandardowych długości, układów, wartości znamionowych prądu i interfejsów połączeń zgodnie z wymaganiami projektu.

5. Jak łatwa jest instalacja?

Modułowa i kompaktowa konstrukcja pozwala na proste biegi, odgałęzienia i szybki montaż na miejscu, redukując czas pracy i instalację.

6. Jakie standardy bezpieczeństwa spełnia?

Nasz tor autobusowy jest testowany pod kątem zwarć, wytrzymałości napięciowej i wzrostu temperatury, spełniając wymagania CCC, IEC i inne standardy dystrybucji niskiego napięcia.

7. Jak wybrać odpowiednią szynę autobusową do mojego projektu?

Weź pod uwagę aktualne parametry znamionowe, długość, środowisko instalacji i potrzeby rozbudowy. Nasz zespół techniczny zapewnia doradztwo i wsparcie projektowe w celu wyboru optymalnego rozwiązania.

8. Jak dbać o tor autobusowy?

Zaleca się regularne kontrole pod kątem kurzu, luźnych połączeń i monitorowanie temperatury. Ze względu na solidną konstrukcję warstwową wymagana jest minimalna konserwacja.
