Charakterystyka szynoprzewodów kompaktowych

Kompaktowe szynoprzewodyjest głównym elementem systemów dystrybucji energii niskiego napięcia wykorzystywanych do przesyłania wysokich prądów. Jego charakterystyczne cechy obejmują zwartą konstrukcję, efektywne odprowadzanie ciepła, wysoki stopień ochrony i wysoką obciążalność prądową. Jest szeroko stosowany w scenariuszach, w których przestrzeń jest ograniczona, występują duże prądy i wymagany jest wysoki poziom ochrony – co znacznie odróżnia go od systemów szynoprzewodów z izolacją powietrzną. Poniżej znajduje się szczegółowy podział jego funkcji, podzielony na podstawowe zalety, kluczowe cechy, mające zastosowanie scenariusze i ograniczenia:

Struktura rdzenia i charakterystyka wydajności

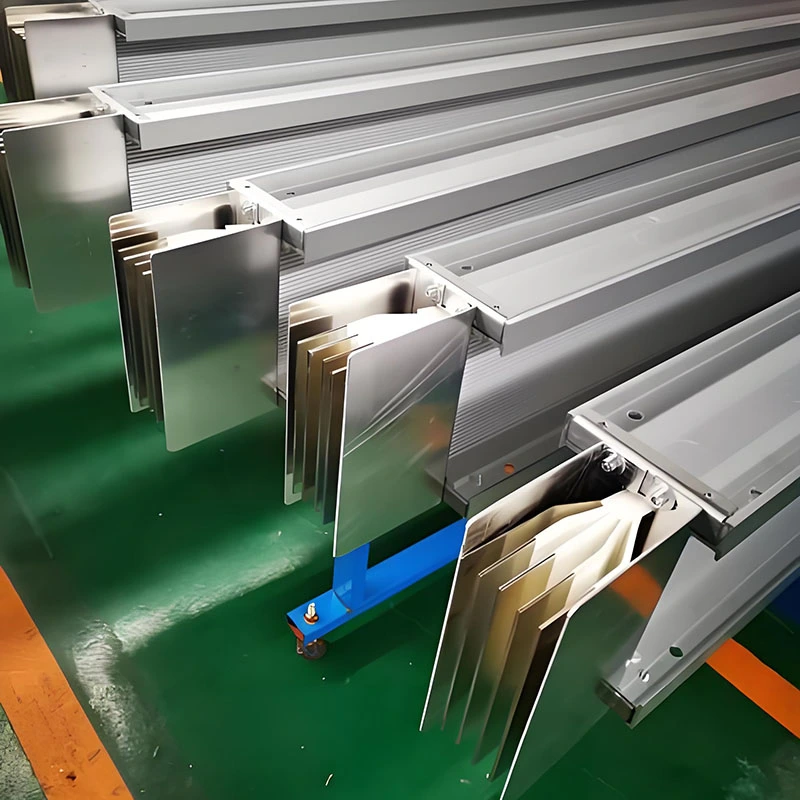

Kompaktowa konstrukcja zapewniająca oszczędność miejsca: Przewody i warstwy izolacyjne ściśle przylegają do siebie, bez zbędnych szczelin powietrznych; w rezultacie całkowita objętość i masa są znacznie niższe niż w przypadku izolowanych powietrznie szynoprzewodów. W środowiskach o ograniczonej przestrzeni, takich jak wieżowce, centra danych i warsztaty gęsto wypełnione sprzętem, konstrukcja ta drastycznie zmniejsza powierzchnię wymaganą do instalacji, co stanowi jedną z najważniejszych zalet kompaktowych szynoprzewodów.

Wysoka obciążalność prądowa i niskie straty: Przewodniki są rozmieszczone blisko siebie, co skutkuje krótkimi drogami rozpraszania ciepła. W połączeniu z przewodnością cieplną i właściwościami rozpraszania ciepła metalowej obudowy, system wykazuje niższy wzrost temperatury. Dzięki temu może przenosić wyższe prądy znamionowe w tej samej objętości fizycznej (dochodzącej do 6300A i więcej). Co więcej, spadek napięcia jest minimalny, a straty podczas przesyłu energii elektrycznej są niższe niż w przypadku tradycyjnych kabli i izolowanych powietrznie szynoprzewodów, co skutkuje wyższą efektywnością dystrybucji energii.

Wysoki stopień ochrony w złożonych środowiskach: Dzięki całkowicie zamkniętej konstrukcji ze zintegrowaną konstrukcją izolacji i obudowy system zazwyczaj osiąga stopień ochrony IP wynoszący IP54 lub IP66, a niektóre modele osiągają IP68. Jest w stanie wytrzymać środowiska przemysłowe charakteryzujące się wilgocią, kurzem i łagodnymi gazami korozyjnymi; można go również stosować na zewnątrz (wymagając specjalnych środków ochronnych), oferując zakres zastosowań znacznie szerszy niż w przypadku izolowanych powietrznie szynoprzewodów.

Doskonała wydajność elektryczna i mechaniczna:

Stabilność elektryczna: Przewody są bezpiecznie zakotwiczone, wykazując dużą odporność na zwarcia, a także doskonałą stabilność dynamiczną i termiczną, dzięki czemu system jest w stanie wytrzymać wstrząsy wywołane wysokoprądowymi zwarciami.

Wytrzymałość mechaniczna: Metalowa obudowa ma zintegrowaną, jednoczęściową, formowaną konstrukcję, która zapewnia wysoką odporność na uderzenia i wibracje, dzięki czemu nadaje się do instalacji w środowiskach podatnych na wibracje, takich jak zakłady przemysłowe i pomieszczenia ze sprzętem na dużą skalę.

Elastyczne podłączenie i wygodna instalacja: System umożliwia rozmieszczenie punktów odpływowych w dowolnym miejscu wzdłuż szyny zbiorczej, umożliwiając szybkie dostarczanie energii do odbiorników za pośrednictwem wtykowych skrzynek odpływowych. Ta zdolność adaptacji spełnia wymagania dotyczące regulacji obciążenia i projektów zwiększania wydajności. Co więcej, modułowe podejście do produkcji i instalacji ułatwia szybką budowę, a późniejsza konserwacja i wymiana komponentów pozostają stosunkowo wygodne. II. Charakterystyka materiału i procesu

Specjalistyczne materiały izolacyjne

W warstwie izolacyjnej rdzenia zazwyczaj wykorzystuje się odporne na wysokie temperatury i ognioodporne folie izolacyjne lub materiały powlekane proszkowo. Materiały te zapewniają stabilne właściwości izolacyjne, a także doskonałe właściwości zmniejszające palność i zapobiegające starzeniu, w pełni spełniając normy bezpieczeństwa dotyczące systemów dystrybucji energii niskiego napięcia.

Wybór wysokiej jakości przewodnika

Jako główne elementy przewodzące stosuje się zazwyczaj szyny zbiorcze z miedzi lub aluminium. Ich powierzchnie poddawane są obróbce antykorozyjnej — takiej jak cynowanie — w celu zminimalizowania rezystancji stykowej i zwiększenia zarówno wydajności przewodzenia, jak i żywotności.

Obowiązujące scenariusze i ograniczenia

Obowiązujące scenariusze

Główne szyny dystrybucyjne i systemy zasilania z poziomu podłogi w budynkach wysokościowych;

Lokalizacje o ograniczonej przestrzeni i rygorystycznych wymaganiach dotyczących stopni ochrony, takie jak centra danych, pomieszczenia ze sprzętem, duże centra handlowe i szpitale;

Układy zasilania urządzeń pracujących pod obciążeniami wysokoprądowymi lub w skomplikowanych środowiskach, takich jak zakłady przemysłowe, zakłady metalurgiczne, zakłady chemiczne;

Systemy dystrybucji energii podlegające ścisłym ograniczeniom przestrzennym lub wymagające częstego zwiększania i modyfikowania wydajności.
