Autobus kanapkowy z przewodem miedzianym

Szyna warstwowa z przewodem miedzianym to wysoce wydajne rozwiązanie do przenoszenia mocy, zaprojektowane specjalnie dla nowoczesnych systemów dystrybucji energii. Wykorzystując przewodniki z miedzi elektrolitycznej o wysokiej czystości i strukturę „kanapkową” z ciasno ułożonymi przewodnikami fazowymi, płynnie integruje przewodniki, materiały izolacyjne i metalową obudowę. Konstrukcja ta oferuje wiele zalet, w tym wysoką obciążalność prądową, niskie straty mocy i elastyczność instalacji. Produkt ma szerokie zastosowanie w wysokoprądowych scenariuszach dystrybucji energii – takich jak zakłady przemysłowe, wieżowce, centra danych i systemy transportu kolejowego – zapewniając stabilne i niezawodne zapewnienie przesyłu mocy dla różnorodnego zakresu zastosowań elektrycznych.

Parametry techniczne

Podstawowe zalety techniczne

(I) Przewodniki miedziane o wysokiej czystości: niższe straty, większa efektywność energetyczna

Jako materiał przewodzący w systemie zastosowano miedź elektrolityczną klasy T2 o czystości ≥99,95%. W temperaturze 20°C rezystywność wynosi ≤0,01724 Ω·mm²/m, a przewodność przekracza 98%. W porównaniu ze standardowymi materiałami miedzianymi powoduje to zmniejszenie strat liniowych o około 5% do 8%. Na życzenie powierzchnie przewodów mogą być cynowane lub posrebrzane; znacznie zwiększa to odporność na utlenianie i korozję, zmniejsza rezystancję styków, zapewnia długoterminową stabilność punktów połączeń i skutecznie wydłuża żywotność produktu.

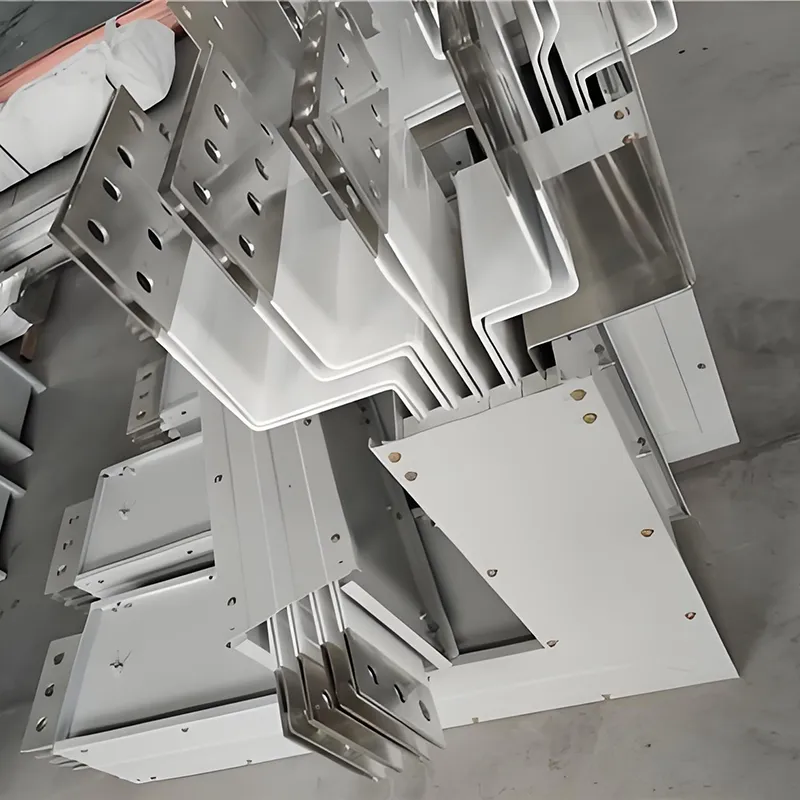

(II) Kompaktowa konstrukcja „kanapkowa”: podwójny przełom w wykorzystaniu przestrzeni i efektywności energetycznej

Przewody trójfazowe są bezpośrednio łączone za pomocą cienkowarstwowych materiałów izolacyjnych i szczelnie ułożone bez żadnych szczelin powietrznych, zmniejszając w ten sposób odstęp elektryczny do zaledwie 6–10 mm. Taka konstrukcja zwiększa gęstość przenoszenia mocy na jednostkę przestrzeni o ponad 40% i skutkuje bardziej kompaktowym profilem fizycznym. W rezultacie osiąga znaczne oszczędności w przestrzeni instalacyjnej, dzięki czemu szczególnie dobrze nadaje się do środowisk o ograniczonej przestrzeni, takich jak piony elektryczne i strefy o dużej gęstości sprzętu. Co więcej, ta ciasno rozmieszczona konstrukcja zmniejsza reaktancję systemu do zaledwie 40%–60% tej występującej w tradycyjnych systemach szynoprzewodów z izolacją powietrzną, znacznie minimalizując spadek napięcia w warunkach pracy przy wysokim prądzie i zwiększając ogólną wydajność przesyłu mocy.

(III) Konstrukcja o wysokiej wydajności rozpraszania ciepła: niższy wzrost temperatury, większa stabilność

Ciepło wytwarzane przez przewodniki jest szybko przewodzone przez warstwę izolacyjną do metalowej obudowy. W połączeniu z obudową ze stopu aluminium ze zintegrowanymi żebrami rozpraszającymi ciepło, powierzchnia obudowy zwiększa się o ponad 30%, co skutkuje znaczną poprawą efektywności rozpraszania ciepła. Niektóre modele o dużej wydajności prądowej posiadają wzdłużne rowki odprowadzające ciepło na wewnętrznej powierzchni obudowy; konstrukcja ta dodatkowo zwiększa przewodność cieplną, zapewniając, że wzrost temperatury zacisków przyłączeniowych pozostanie ≤60 K, a metalowej obudowy ≤30 K, utrzymując w ten sposób stabilne temperatury robocze w bezpiecznym zakresie podczas długotrwałej pracy.

(IV) Kompleksowa ochrona na wszystkie scenariusze — bezpieczna i niezawodna

Podstawowa ochrona: Obudowa wykonana jest ze stopu aluminiowo-magnezowego lub blachy stalowej walcowanej na zimno. Poddany obróbce poprzez anodowanie, elektroforezę lub elektrostatyczne malowanie proszkowe wykazuje doskonałą odporność na korozję i wytrzymałość mechaniczną. Dzięki stopniowi ochrony IP54 lub wyższej skutecznie chroni przed kurzem i rozpryskami wody, dzięki czemu nadaje się do standardowych środowisk, takich jak ogólne hale produkcyjne i pomieszczenia dystrybucji energii.

Ochrona w specjalnych środowiskach: Dostępne są niestandardowe modele wodoodporne (kapsułkowane). Jednostki te charakteryzują się w pełni uszczelnioną, integralną obudową przy użyciu nienasyconej żywicy poliestrowej połączonej z nieorganicznymi wypełniaczami, co pozwala uzyskać stopień ochrony IP67–IP68. Są zdolne do stabilnej pracy w warunkach zewnętrznych, środowiskach podwodnych i atmosferach zawierających gazy korozyjne, a ich trwałość izolacji przekracza 50 lat.

Ochrona ognioodporna: modele ognioodporne wykorzystują kompozytową warstwę izolacyjną składającą się z taśmy mikowej i ceramifikującego kauczuku silikonowego. Obudowa pokryta jest pęczniejącą (rozszerzającą ogień) farbą ognioodporną; nawet pod wpływem ekstremalnych temperatur wynoszących 960°C, urządzenie może utrzymać zasilanie przez 1 do 3 godzin, zapewniając ciągłe zasilanie obwodów przeciwpożarowych. Produkty te są zgodne z normami krajowymi, takimi jak GB/T 9978.1-2008.

(V) Instalacja modułowa – elastyczna i wygodna rozbudowa

Dzięki ustandaryzowanej konstrukcji modułowej system umożliwia szybkie podłączenie na miejscu za pomocą jednej śruby. Każde połączenie jest wyposażone w mechanizm kontroli momentu obrotowego, aby zapewnić minimalną rezystancję styku. Złącza umożliwiają regulację tolerancji wyrównania w zakresie ± 4 mm, skutecznie kompensując błędy instalacyjne. Jednostki wtykowe można ustawić w dowolnym miejscu wzdłuż toru szynowego i obsługują funkcję podłączania na gorąco (wkładanie/wyjmowanie pod napięciem) – z przyłączem uziemiającym włączanym jako pierwsze i odłączanym na końcu – przy wytrzymałości na co najmniej 200 cykli podłączania. Ta elastyczność pozwala systemowi łatwo dostosować się do rekonfiguracji linii produkcyjnej i wymagań związanych z rozbudową sprzętu, skracając w ten sposób czas realizacji budowy i koszty konserwacji.

Przewodnik wyboru produktu

Scenariusze zastosowań

(I) Sektor produkcji przemysłowej

Nadaje się do warsztatów o dużej wytrzymałości zajmujących się produkcją samochodów, obróbką mechaniczną, montażem elektronicznym i podobnymi dziedzinami, zapewniając stabilne zasilanie szkieletowe dla maszyn wielkogabarytowych i zautomatyzowanych linii produkcyjnych. Jego charakterystyka o niskiej impedancji skutecznie łagodzi spadki napięcia spowodowane wahaniami prądu, a jego modułowa konstrukcja ułatwia częste regulacje linii produkcyjnej i rozbudowę sprzętu, spełniając w ten sposób elastyczne wymagania produkcji przemysłowej.

(II) Wysokie budynki i kompleksy handlowe

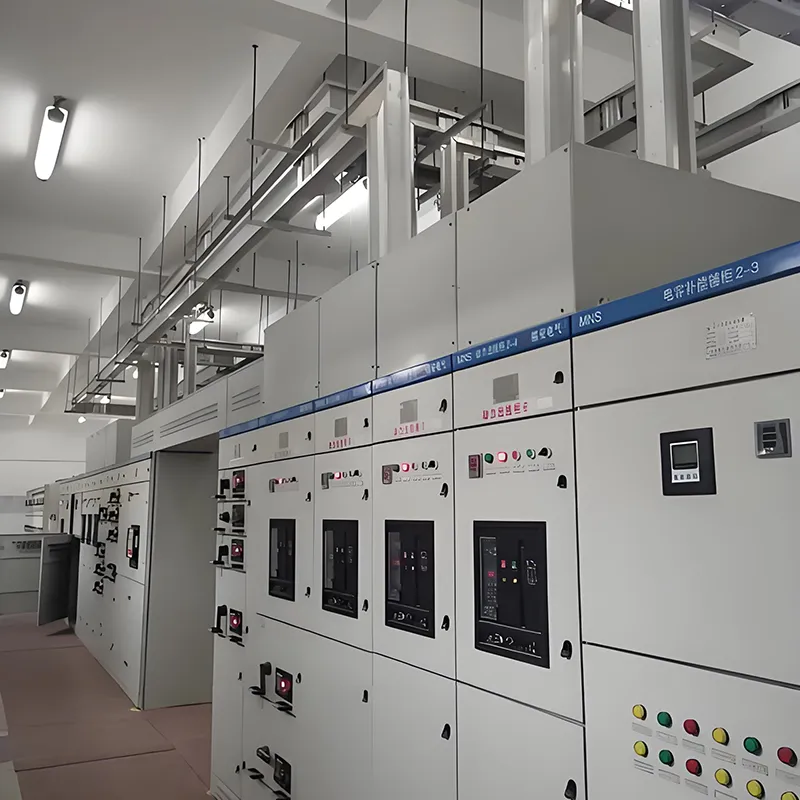

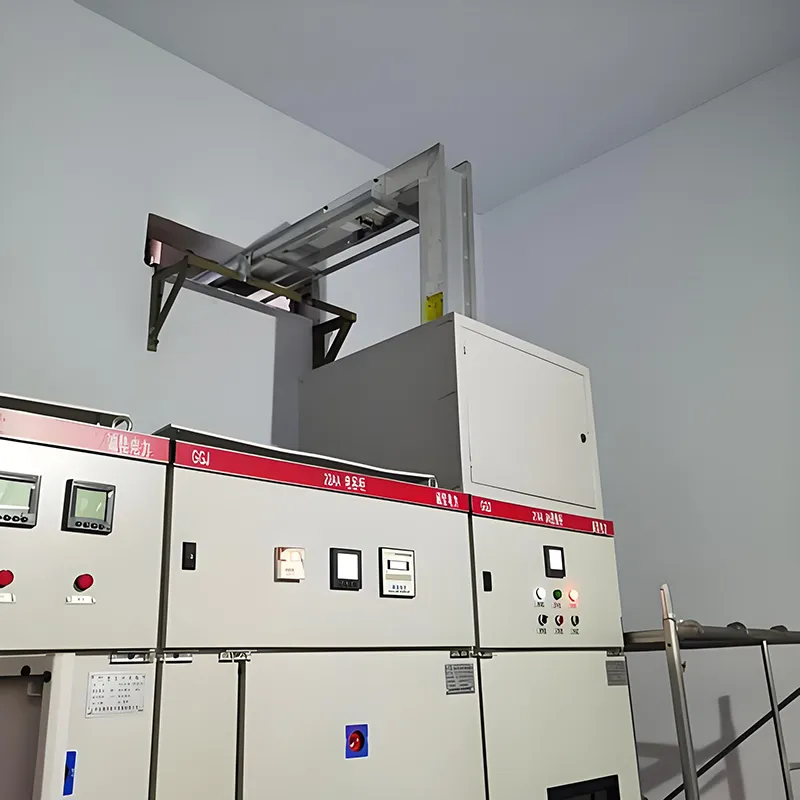

Instalowane pionowo w pionach elektrycznych, systemy te służą jako główne linie dystrybucji energii dla każdego piętra – rozwiązanie przyjęte w ponad 90% wieżowców. W kompleksach komercyjnych umożliwiają dystrybucję energii elektrycznej na duże odległości, spełniając różnorodne wymagania dotyczące obciążenia elektrycznego w różnych obiektach, takich jak centra handlowe, hotele i budynki biurowe; ponadto oferują wygodne punkty odpływowe do dystrybucji energii, upraszczając przyszłą konserwację i modyfikacje systemu.

(III) Centra danych i placówki opieki zdrowotnej

Systemy te zapewniają ciągłe i niezawodne zasilanie obciążeń o znaczeniu krytycznym, takich jak serwery w centrach danych i sprzęt medyczny, które wymagają wyjątkowej niezawodności. Niektóre inteligentne modele produktów są wyposażone w zintegrowane moduły pomiaru temperatury i monitorowania prądu; obsługując protokoły RS485 lub transmisję bezprzewodową, umożliwiają zdalną obsługę i konserwację oraz ostrzeganie przed awariami, zapewniając tym samym nieprzerwaną ciągłość zasilania.

(IV) Specjalne ustawienia środowiskowe

Wodoodporne produkty z żywicy lanej idealnie nadają się do środowisk wilgotnych i korozyjnych, takich jak podziemne tunele użyteczności publicznej, stacje uzdatniania wody i obiekty przybrzeżne. Produkty ognioodporne natomiast przeznaczone są do stosowania w obwodach przeciwpożarowych i systemach zasilania awaryjnego; w przypadku pożaru utrzymują ciągłość zasilania, zyskując w ten sposób czas krytyczny na ewakuację personelu i ratownictwo sprzętu.

Często zadawane pytania

P1: Co to jest szyna warstwowa z przewodem miedzianym?

Odp.: Jest to system dystrybucji niskiego napięcia, średniego i wysokiego obciążenia, z gęstymi przewodnikami z miedzi T2 (≥99,9%) zapewniającymi stabilny prąd, niskie straty i niezawodne działanie.

P2: Jakie są jego kluczowe specyfikacje?

Odp.: znamionowe 1000A, odpowiednie dla systemów ≤1000V. Miedź jest cynowana, co zapewnia niską rezystancję styku i ochronę antykorozyjną. Stopień ochrony IP54+, zgodny z GB 7251 i IEC 61439.

P3: Gdzie jest powszechnie używany?

Odp.: Idealny do wieżowców, zakładów przemysłowych, centrów handlowych, centrów danych i innych zastosowań w dystrybucji energii niskiego napięcia.

P4: Jakie są główne zalety?

Odp.: Wysoka wydajność prądowa, niskie straty energii, doskonałe odprowadzanie ciepła, zwarta konstrukcja oraz łatwa instalacja i rozbudowa.

P5: Czy jest to bezpieczne i niezawodne?

O: Tak. Gęsta struktura i wysokiej jakości miedź zapewniają niezawodne działanie, a wszystkie produkty posiadają certyfikat CCC potwierdzający bezpieczeństwo.

P6: Czy mogę dostosować tor autobusowy?

Odp.: Fenghua Electric oferuje elastyczne rozwiązania dla różnych układów, długości i wydajności. Skontaktuj się z nami w sprawie niestandardowych zamówień lub konsultacji.

P7: Jak to się ma do tradycyjnych torów autobusowych lub kabli?

Odp.: Zmniejsza straty energii, poprawia odprowadzanie ciepła i oszczędza miejsce, dzięki czemu jest bardziej wydajny i niezawodny niż konwencjonalne okablowanie.

P8: Jak mogę kupić lub zapytać?

Odp.: Skontaktuj się z firmą Fenghua Electric, aby poprosić o wycenę, złożyć zamówienie lub omówić wymagania projektu. Zapewniamy profesjonalną obsługę wszelkich zapytań.
