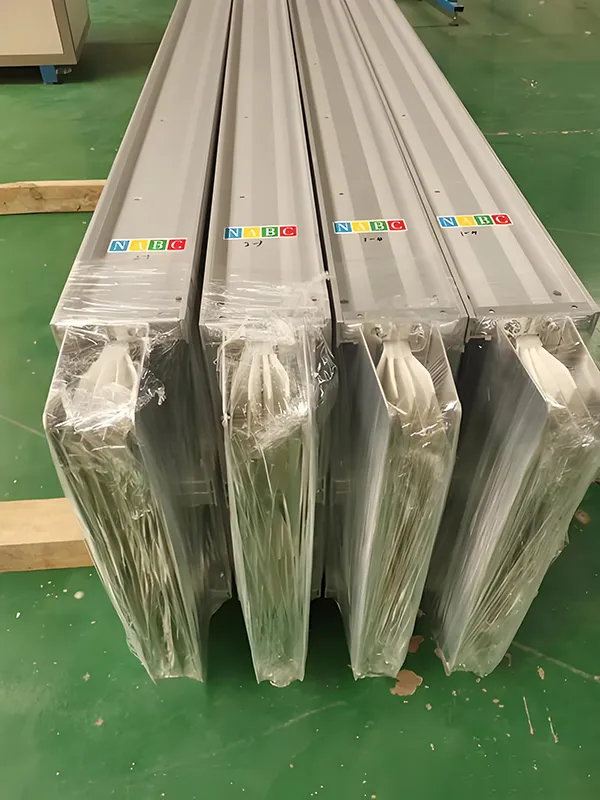

Autobus kanapkowy niskiego napięcia

Ze względu na swoją zwartą konstrukcję, doskonałe odprowadzanie ciepła i solidną obciążalność prądową, niskonapięciowa szyna Sandwich Busway stała się głównym wyborem w nowoczesnych systemach dystrybucji energii.

Struktura rdzenia i konfiguracja izolacji

•Materiał przewodnika: miedź elektrolityczna o wysokiej czystości (czystość ≥ 99,9%); powierzchnia może być opcjonalnie posrebrzana lub cynowana w celu zwiększenia przewodności i odporności na utlenianie.

Materiały izolacyjne:

•Typ standardowy: wykorzystuje materiały izolacyjne klasy B lub wyższej (odporność na temperaturę: 130°C) – takie jak folia poliestrowa, taśma mikowa itp. – aby zapewnić długoterminową niezawodność działania.

•Typ ognioodporny: wykorzystuje kompozytową warstwę taśmy mikowej i ceramifikującego kauczuku silikonowego, zdolną do utrzymania właściwości izolacyjnych nawet w wysokich temperaturach w zakresie od 600°C do 1000°C.

•Typ wodoodporny/odporny na korozję: Charakteryzuje się hermetyzacją za pomocą odlewu poliestrowo-imidowego lub żywicy epoksydowej klasy H; klasa izolacji osiąga klasę H (180°C), oferując żywotność przekraczającą 50 lat.

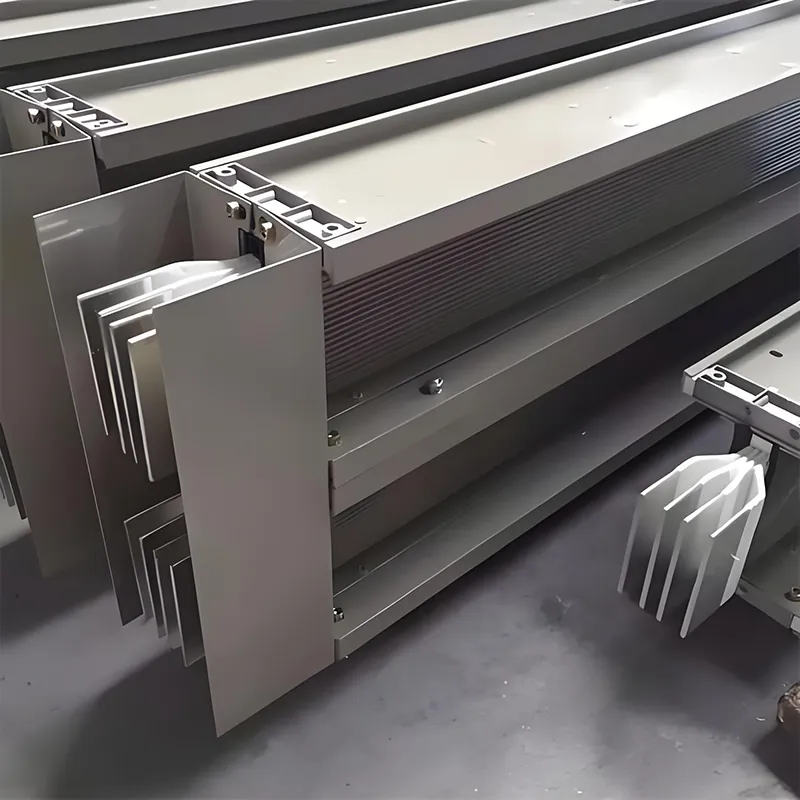

• Charakterystyka struktury „kanapkowej”: Przewody fazowe są ciasno ułożone i ściśnięte, bez żadnych szczelin powietrznych; zespół jest w pełni hermetyzowany i formowany pod ciśnieniem, co znacznie zmniejsza reaktancję i spadek napięcia.

Kluczowe parametry elektryczne i bezpieczeństwa

Kontrola wzrostu temperatury i wydajności cieplnej

Limity wzrostu temperatury (w temperaturze otoczenia 40°C):

Zaciski przyłączeniowe: ≤ 60 K (tj. maksymalnie 100°C)

Obudowa metalowa: ≤ 30 K (tj. maksymalnie 70°C)

Powierzchnia izolacji: ≤ 40 K (tj. maksymalnie 80°C)

Mechanizm rozpraszania ciepła:

Ciepło wytwarzane przez przewodniki jest prowadzone przez warstwę izolacyjną do metalowej obudowy, gdzie jest następnie odprowadzane na drodze konwekcji i promieniowania.

Obudowa ze stopu aluminium posiada zintegrowane żeberka radiatora, które zwiększają efektywność rozpraszania ciepła o ponad 30%.

Limity wytrzymałości cieplnej:

Typ standardowy: Długotrwała temperatura pracy ≤ 130°C

Typ ognioodporny: Zdolny do ciągłego zasilania przez ponad 90 minut w temperaturze 960°C

Typ żywicy odlewanej: Możliwość stabilnej pracy w zakresie temperatur otoczenia od -40°C do 130°C

Klasa ochrony (kod IP) i odpowiednie środowiska

Charakterystyka mechaniczna i instalacyjna

Materiał obudowy:

Stop aluminium: lekki, odporny na korozję i zapewniający doskonałe odprowadzanie ciepła; nadaje się do stosowania jako przewód uziemienia ochronnego (PE).

Stal walcowana na zimno: Wysoka wytrzymałość konstrukcyjna; pokryty farbą ognioodporną nadaje się do zastosowań ognioodpornych.

Odlew z żywicy: posiada niemetalową obudowę i zapewnia wszechstronną „ochronę w czterech kierunkach” – wodoodporność, odporność na korozję, odporność na eksplozje i pyłoszczelność.

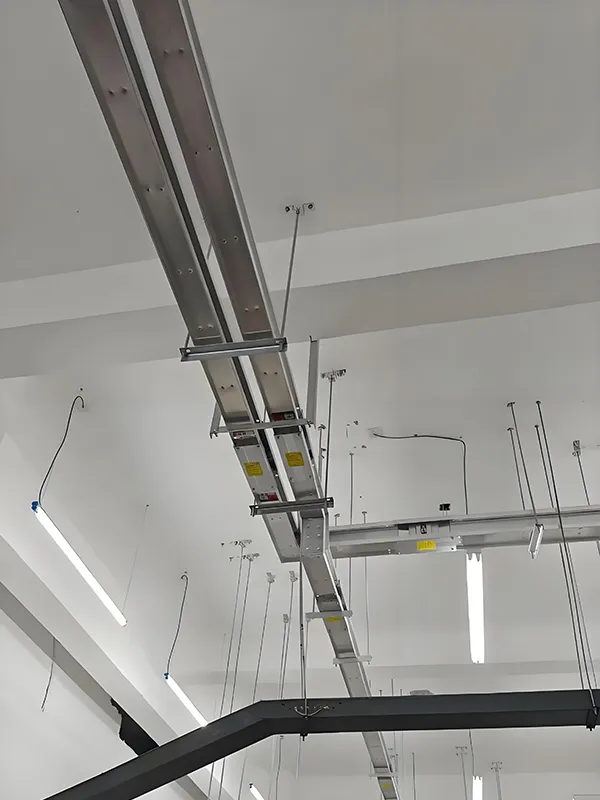

Metoda instalacji:

Obsługuje montaż w zawieszeniu poziomym lub pionowym, z regulowanym zakresem tolerancji ± 4 mm.

Rozstaw podpór/wieszaków: ≤3m dla odcinków prostych; ≤1,5 m dla odcinków zakrzywionych.

Technologia połączenia:

Szybkie połączenie za pomocą jednej śruby: Wyposażone w mechanizm kontroli momentu obrotowego zapewniający minimalną rezystancję styku.

Inteligentne złącza: obsługują funkcje monitorowania konserwacji, zmniejszając w ten sposób ryzyko awarii operacyjnej.

Rozwój technologii specjalistycznych

Ognioodporne szyny zbiorcze (typ NH).

Ocena odporności ogniowej: Możliwość wyboru opcji 1 godziny, 1,5 godziny, 2 godzin lub 3 godzin

Warstwa termoizolacyjna: filc z włókna krzemianowo-aluminiowego (odporność na temperaturę: 1250°C)

Powłoka zewnętrzna: Pęczniejąca, ognioodporna farba; szybko zwiększa przewodność cieplną po wystawieniu na działanie ognia, aby opóźnić przenoszenie ciepła

Wodoodporne szyny zbiorcze (typ odlewany z żywicy).

Stopień ochrony: IP67–IP68

Materiał izolacyjny: Nienasycona żywica poliestrowa + wypełniacze nieorganiczne, integralnie formowane metodą odlewu

Scenariusze zastosowań: Transport kolejowy, zakłady chemiczne, obiekty przybrzeżne i inne środowiska korozyjne lub wilgotne

Inteligentne szynoprzewody

Integruje moduły pomiaru temperatury, monitorowania prądu i alarmu wycieku.

Obsługuje transmisję RS485 lub bezprzewodową w celu integracji z systemami automatyki budynku.

Często zadawane pytania

1. Co to jest autobus typu sandwich niskiego napięcia?

Niskonapięciowa magistrala typu Sandwich Busway to kompaktowy system dystrybucji zasilania na szynach, w którym wykorzystuje się blisko ułożone przewody z izolacją między fazami, zapewniając wysoką wydajność prądową, niską impedancję i efektywną transmisję mocy w nowoczesnych budynkach i obiektach przemysłowych.

2. Jakie są zalety szyny warstwowej w porównaniu z tradycyjnymi kablami?

W porównaniu z tradycyjnymi kablami, system kanałów szynowych typu warstwowego zapewnia lepsze odprowadzanie ciepła, wyższą obciążalność prądową, łatwiejszą instalację i elastyczną rozbudowę, dzięki czemu idealnie nadaje się do dużych projektów dystrybucji energii.

3. Gdzie powszechnie używany jest autobus niskonapięciowy typu Sandwich Busway?

Jest szeroko stosowany w centrach danych, budynkach komercyjnych, fabrykach, lotniskach, centrach handlowych i wieżowcach, gdzie wymagana jest niezawodna i wydajna dystrybucja energii.

4. Jakie wartości znamionowe prądu są dostępne dla systemów szynowych niskiego napięcia?

Większość systemów szynoprzewodów niskiego napięcia obsługuje prądy znamionowe w zakresie od 400 A do 6300 A, w zależności od wymagań projektu i konstrukcji systemu.

5. Czy tor autobusowy można dostosować do konkretnych projektów?

Tak. Profesjonalni producenci i dostawcy szyn autobusowych, tacy jak Fenghua Electric, mogą dostarczać niestandardowe rozwiązania w zakresie szyn autobusowych w oparciu o aktualną przepustowość, środowisko instalacji, poziom ochrony i układ projektu.

6. Czy szyna warstwowa jest bezpieczna dla przemysłowej dystrybucji energii?

Tak. Wysokiej jakości systemy kanałów szynowych niskiego napięcia charakteryzują się mocną izolacją, wysokim poziomem ochrony i niezawodną odpornością na zwarcia, zapewniając bezpieczną i stabilną pracę.

7. Jak wybrać niezawodnego producenta lub dostawcę szyn autobusowych?

Przed zakupem należy ocenić doświadczenie produkcyjne producenta torów autobusowych, certyfikaty, przypadki projektowe, możliwości dostosowywania i wsparcie techniczne.

8. Jak mogę uzyskać wycenę autobusu niskonapięciowego Sandwich Busway?

Aby uzyskać dokładną cenę szyny niskiego napięcia, zwykle należy podać dostawcy szczegółowe informacje, takie jak prąd znamionowy, długość szyny, typ instalacji i rysunki projektowe.
