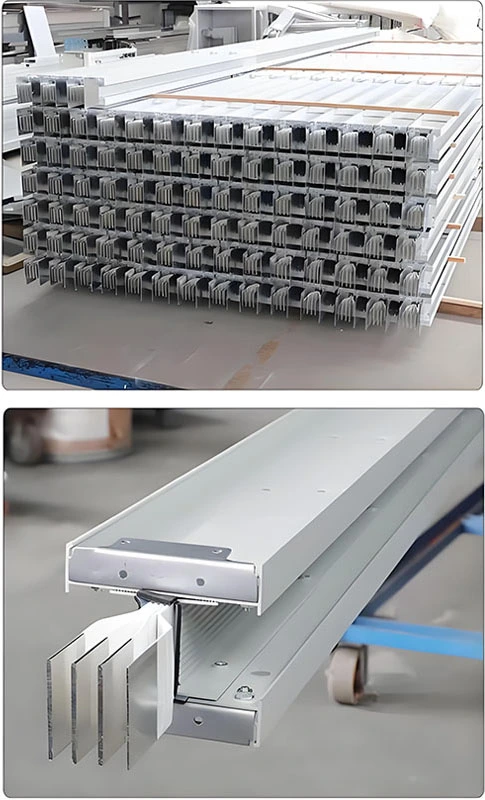

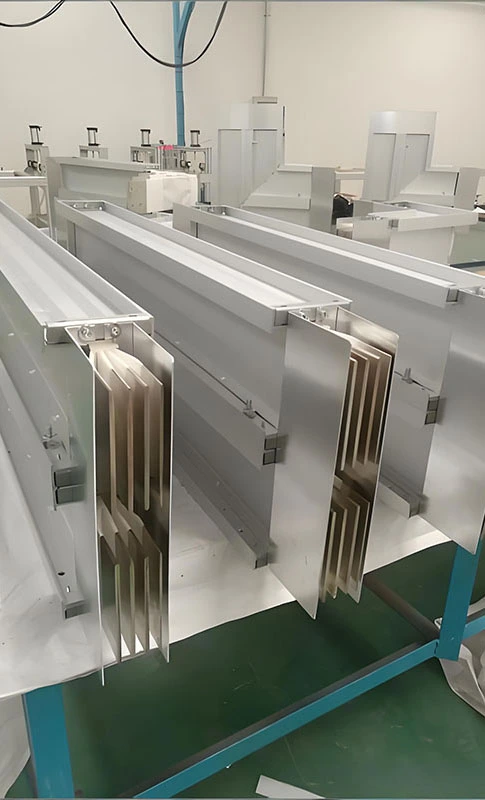

Zamknięta linia autobusowa o niskim natężeniu prądu

Precyzyjne pokrycie dla dystrybucji zasilania niskoprądowego

Zamknięta szyna niskoprądowa została zaprojektowana do pełnoscenariuszowej dystrybucji mocy przy niskim obciążeniu, z zakresem prądu znamionowego 25 A–400 A. Obsługuje trójfazowe sieci prądu przemiennego cztero- lub pięcioprzewodowe o napięciu znamionowym do 660 V i częstotliwościach 50 Hz lub 60 Hz. Jako profesjonalny producent i dostawca w Chinach, Fenghua Electric zapewnia rozwiązania idealne dla małych obiektów komercyjnych, obwodów oddziałów biurowych, szaf sterowniczych automatyki i sprzętu laboratoriów medycznych. Dostępne są zarówno typy z izolacją powietrzną, jak i z izolacją kompaktową, umożliwiające elastyczne i dostosowane do indywidualnych potrzeb przenoszenie mocy.

Typy rdzeni: podwójne rozwiązania do różnorodnych zastosowań

1. Autobus izolowany powietrzem

Wyposażony w szczelinę powietrzną w połączeniu z epoksydowymi blokami izolacyjnymi, system ten zapewnia wysoką rezystancję izolacji (≥100MΩ) i wytrzymuje napięcie o częstotliwości sieciowej 3750 V przez 1 minutę bez awarii. Konstrukcja poprawia odprowadzanie ciepła, utrzymując temperaturę przewodnika poniżej 60°C i wzrost obudowy w granicach 30 K. Obudowa jest wykonana ze stali walcowanej na zimno lub stopu aluminiowo-magnezowego ze wzmocnioną konstrukcją falistą zapewniającą wysoką wydajność mechaniczną. Przewodniki z miedzi T2 o wysokiej czystości (≥99,95%) pokryte cyną zapewniają niską rezystancję i stabilną przewodność. W przypadku opłacalnych projektów przewody aluminiowe są opcjonalne.

2. Autobus izolowany kompaktowo

Ten typ wykorzystuje żywicę epoksydową lub zaawansowane materiały polimerowe do szczelnego owinięcia przewodów w połączeniu z trudnopalną rurką termokurczliwą XLPE, spełniającą normy środowiskowe RoHS. Jego zwarta konstrukcja zmniejsza wymagania przestrzenne i zapobiega ryzyku pożaru spowodowanego efektem komina, zapewniając większe bezpieczeństwo przeciwpożarowe. Dzięki stopniom ochrony do IP54 doskonale sprawdza się w wilgotnym i zakurzonym środowisku. Zoptymalizowana konstrukcja zmniejsza impedancję i straty mocy, zapewniając wysoką wydajność transmisji przy spadku napięcia ≤2,5% na dystansie 110 m. System izolacji działa niezawodnie w temperaturach od -200°C do +200°C, zapewniając żywotność ponad 30 lat.

Wyjątkowa wydajność: rygorystyczne standardy zapewniają stabilną pracę

Certyfikowana gwarancja jakości

Zamknięta szyna niskoprądowa jest produkowana w ścisłej zgodności z międzynarodowymi normami. Każde urządzenie przechodzi kompleksowe testy przed dostawą, zapewniając stałą jakość, sprawdzoną wydajność i niezawodne przenoszenie mocy w różnych zastosowaniach.

Wysoki poziom ochrony (IP40–IP65)

Obudowa została zaprojektowana ze stopniami ochrony od IP40 do IP65, przy czym wyższe są dostępne do użytku na zewnątrz. Zaawansowana technologia nitowania przebijającego tworzy bezszwową, całkowicie zamkniętą strukturę, poprawiającą właściwości uszczelniające i skutecznie zapobiegającą przedostawaniu się kurzu i wilgoci. Doskonale nadaje się do trudnych warunków, takich jak wysoka wilgotność, klimat morski i mgła solna, a jego odporność została sprawdzona w testach mgły solnej trwających 2000 godzin.

Silna odporność na zwarcia i wibracje

System charakteryzuje się doskonałą odpornością na zwarcia. Obudowa aluminiowa lub stalowa o niskiej magnetyczności zmniejsza straty prądu wirowego i wzrost temperatury, poprawiając wydajność przenoszenia prądu. Wbudowane struktury amortyzujące chronią wewnętrzne przewody i elementy izolacyjne przed wibracjami mechanicznymi i uderzeniami zewnętrznymi. Elastyczne połączenia i gumowe podkładki izolacyjne dodatkowo zwiększają stabilność systemu po podłączeniu do transformatorów lub sprzętu dystrybucyjnego.

Bezpieczny i skuteczny system uziemienia

Zintegrowana konstrukcja uziemienia wykorzystuje wysoce przewodzącą obudowę ze stopu aluminium o polu przekroju poprzecznego znacznie większym niż sam przewodnik. Zapewnia to niską rezystancję uziemienia, spełniając normy bezpieczeństwa i zapewniając niezawodną ochronę zarówno sprzętu, jak i operatorów.

Wygodna instalacja i konserwacja: zmniejszenie całkowitych kosztów cyklu życia projektu

Elastyczne metody instalacji: Obsługuje instalację wielokierunkową — zarówno poziomą, jak i pionową — i można ją szybko przymocować do pionów elektrycznych, pomieszczeń ze sprzętem lub sufitów za pomocą wsporników montażowych. Modułowa konstrukcja ułatwia szybki montaż; Standardowe sekcje są dostępne w długościach 3 m, 6 m lub 8 m (możliwość dostosowania do specyfikacji użytkownika). Ponadto gniazda odpływowe mogą być umieszczone w dowolnym miejscu, zgodnie z wymaganiami klienta, pod warunkiem, że odstęp między gniazdami będzie nie mniejszy niż 0,6 metra. Elastyczność ta pozwala na wygodne przyszłe zwiększanie wydajności i dostosowywanie tras, znacznie skracając cykl instalacyjny.

Szczegóły projektu zorientowanego na użytkownika

Skrzynki odpływowe charakteryzują się żywotnością typu plug-in/out ≥200 cykli. W połączeniu ze złączami wyposażonymi w konstrukcję zapobiegającą błędom fazowym ryzyko błędów instalacyjnych jest drastycznie zmniejszone.

Wykorzystując metodę montażu na styk, zabezpieczenie śrub łączących wymaga tylko jednego klucza, co sprawia, że ​​operacja jest prosta i niewymagająca wysiłku. Wszystkie produkty o różnych wartościach prądowych wykorzystują znormalizowaną pokrywę, zapewniając wysoki stopień standaryzacji, dużą wymienność i wygodną możliwość dostosowania interfejsu w celu regulacji wydajności.

System wyposażony w karbowane dylatacje pozwala na dwa stopnie swobody regulacji – zarówno w poziomie, jak i w pionie. To nie tylko kompensuje rozszerzanie i kurczenie się spowodowane wahaniami temperatury, ale także kompensuje odchylenia konstrukcyjne wynikające z osiadania fundamentów. Ta innowacja rozwiązuje wady tradycyjnych urządzeń rozszerzających z płytą przesuwną, takie jak słaby stopień ochrony, uciążliwa instalacja i zawodne działanie.

Uproszczony schemat konserwacji: Rutynowa konserwacja wymaga jedynie okresowych kontroli szczelności złączy i integralności obudowy obudowy. W przypadku problemów, takich jak zmniejszona wytrzymałość izolacji, elementy wewnętrzne mogą zostać wysuszone poprzez krótki okres pracy bez obciążenia. W przypadku wystąpienia miejscowego przegrzania problem można szybko rozwiązać, rozwiązując problemy z punktami połączeń lub regulując obciążenie, co pozwala obniżyć koszty konserwacji.

Typowe scenariusze zastosowań

Zamknięta szyna niskoprądowa jest szeroko stosowana w:

▪Biura handlowe zajmujące się dystrybucją oświetlenia i zasilania urządzeń

▪Systemy automatyki przemysłowej do szaf sterowniczych i sterowników PLC

▪Środowiska medyczne i laboratoryjne wymagające stabilnej, czystej energii

▪Budowa infrastruktury dla systemów niskiego napięcia i systemów awaryjnych

▪ Modernizacje fabryczne tam, gdzie wymagana jest wydajna modernizacja

Przewodnik po wyborze: naukowo dopasowane wymagania projektu

Wybór prądu znamionowego: Wybierz odpowiednią wartość znamionową w oparciu o rzeczywisty prąd obciążenia; zaleca się uwzględnienie marginesu bezpieczeństwa w wysokości 10–20%, aby uwzględnić przyszłe potrzeby w zakresie zwiększania wydajności i zapewnić długoterminową stabilność produktu.

Wybór rodzaju izolacji: W przypadku suchych środowisk o niskich temperaturach otoczenia i minimalnych wahaniach prądu preferowanym wyborem są systemy z izolacją powietrzną; w środowiskach o ograniczonej przestrzeni, o dużej wilgotności lub zapylonym zaleca się systemy o kompaktowej izolacji.

Określenie klasy ochrony: W przypadku standardowych scenariuszy wewnętrznych wystarczający jest stopień ochrony IP40; w przypadku środowisk zewnętrznych lub wilgotnych/zakurzonych należy zapewnić stopień ochrony co najmniej IP54; w środowiskach o klimacie morskim zalecane są produkty o wyższym stopniu ochrony.

Względy dotyczące materiału przewodnika: W przypadku projektów obejmujących utrzymujące się duże obciążenia lub wymagających wyjątkowej stabilności preferowanym wyborem są przewody miedziane; w przypadku projektów o ograniczonym budżecie i minimalnych wahaniach obciążenia można wybrać przewody ze stopu aluminium.

Dostosowanie do wymagań specjalnych: Jeśli masz szczególne wymagania dotyczące środowiska instalacji, aktualnych parametrów znamionowych lub funkcji, skontaktuj się z naszym profesjonalnym zespołem; dostarczymy Ci spersonalizowane rozwiązanie produktowe, dostosowane do Twoich potrzeb.
