Zamknięty tor autobusowy średniego prądu

Jako doświadczony producent i fabryka szyn autobusowych w Chinach, Fenghua Electric integruje zaawansowaną technologię produkcji i ścisłą kontrolę jakości, aby dostarczać systemy szyn autobusowych o wysokiej wydajności, trwałości i bezpieczeństwie.

Typowe zastosowania obejmują:

Dystrybucja mocy w warsztatach przemysłowych

Budynki komercyjne i galerie handlowe

Pionowa transmisja mocy w wieżowcu

Szpitale i centra danych

Infrastruktura i duże obiekty użyteczności publicznej

Co to jest zamknięta magistrala średniego prądu?

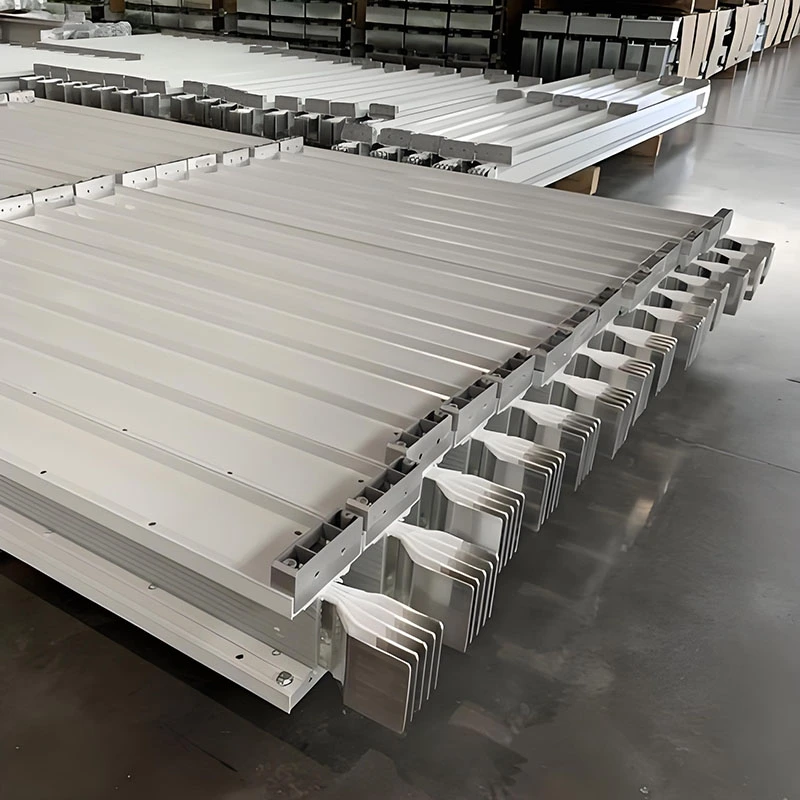

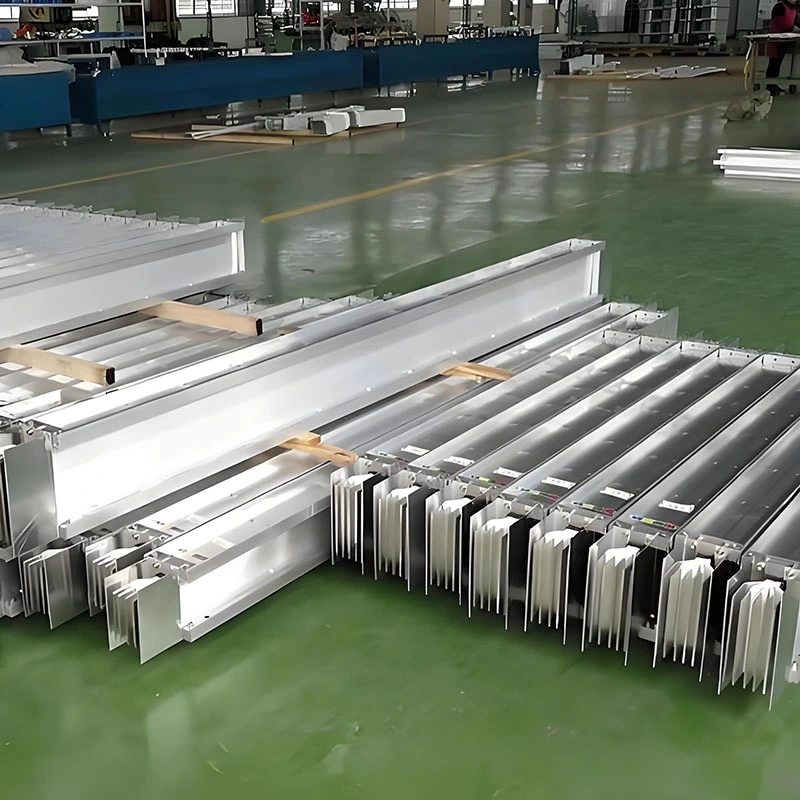

Fenghua Electric Medium Current Enclosed Busway to modułowy system dystrybucji energii elektrycznej zaprojektowany do bezpiecznego i wydajnego przesyłu energii elektrycznej średniego poziomu. Zastępuje tradycyjne systemy kablowe, oferując wyższą wydajność prądową, lepsze odprowadzanie ciepła i łatwiejszą instalację, dzięki czemu jest szeroko stosowany w nowoczesnych sieciach dystrybucyjnych.

System ten nadaje się do trójfazowych, czteroprzewodowych lub pięcioprzewodowych systemów prądu przemiennego, o napięciu znamionowym do 660 V i częstotliwości 50/60 Hz.

Podstawowe typy produktów

1. Zamknięta szyna średniego prądu z izolacją powietrzną

▪Podwójna izolacja: szczelina powietrzna + epoksydowe bloki izolacyjne

▪Doskonała wydajność odprowadzania ciepła

▪Nadaje się do suchych i stabilnych środowisk

▪ Obudowa z tektury falistej zwiększa wytrzymałość mechaniczną

2. Kompaktowa izolowana szyna średnioprądowa w obudowie

▪Całkowicie osłonięty izolacją epoksydową lub polimerową

▪Oszczędność miejsca i odporność na kurz/wilgoć

▪Materiały trudnopalne zgodne z RoHS

▪Idealny do środowisk o dużej wilgotności lub ograniczonej przestrzeni

Dane techniczne: Rygorystyczne standardy zapewniają wyjątkową wydajność

Najważniejsze cechy produktu

Wyjątkowa odporność na zwarcia: Posiada obudowę wykonaną z aluminium (lub blachy stalowej o niskiej zawartości magnetycznej), która skutecznie tłumi nagrzewanie strukturalne spowodowane prądami wirowymi lub prądami krążącymi. Obniża to temperaturę zamkniętej obudowy szyn zbiorczych, minimalizuje straty mocy, zwiększa obciążalność prądową i łagodzi siły elektromagnetyczne, zapewniając w ten sposób skuteczne bezpieczeństwo systemu w przypadku zwarcia.

Wielowarstwowa konstrukcja tłumiąca drgania: wykorzystuje elastyczne połączenia lub plecione taśmy miedziane na stykach z transformatorami, generatorami i szafami rozdzielczymi; gumowe podkładki są wstawiane pomiędzy sekcjami obudowy w celu tłumienia drgań. Korpus szynoprzewodu wyposażony jest dodatkowo w amortyzatory, które zapewniają elastyczne podparcie izolatorów i przewodów, skutecznie zapobiegając uszkodzeniom powodowanym przez drgania mechaniczne i fale sejsmiczne.

Zoptymalizowana wydajność wymiany ciepła: Zewnętrzna powierzchnia jest pokryta jasnoszarą farbą, aby zminimalizować absorpcję światła widzialnego, podczas gdy wewnętrzna powierzchnia jest pokryta czarną farbą, aby zwiększyć promieniowanie wewnętrznego ciepła w kierunku obudowy. Ta strategia podwójnej powłoki zapobiega również wyładowaniom koronowym i znacznie poprawia ogólną wydajność rozpraszania ciepła.

Odporność na kondensację i korozję: Tuleje penetracyjne instaluje się na przejściach przez ściany, aby całkowicie odizolować sekcje zewnętrzne i wewnętrzne zamkniętej szyny zbiorczej, zapobiegając w ten sposób kondensacji spowodowanej wahaniami temperatury. W przypadku systemów o prądzie ≥ 3000 A wszystkie złącza są poddawane srebrzeniu, aby zapobiec korozji elektrolitycznej – szczególnie w nadmorskich środowiskach zewnętrznych lub w miejscach o poważnym ryzyku korozji elektrochemicznej – przy jednoczesnym zmniejszeniu rezystancji styków.

Inteligentne monitorowanie temperatury: Uszczelnione okna obserwacyjne są strategicznie rozmieszczone w punktach połączeń pomiędzy zamkniętą szyną zbiorczą a transformatorami, generatorami lub szafami rozdzielczymi. Okna te umożliwiają bezpośredni pomiar temperatury za pomocą naklejek wrażliwych na temperaturę lub urządzeń termowizyjnych dalekiej podczerwieni, umożliwiając monitorowanie w czasie rzeczywistym stanu pracy systemu szyn zbiorczych.

Wygodna instalacja i tania konserwacja

Fenghua Electric Medium Current Enclosed Busway, jako zaufany chiński producent i dostawca, oferuje elastyczną instalację i łatwą konserwację, pomagając obniżyć całkowite koszty cyklu życia projektu.

Elastyczna instalacja: Obsługuje montaż poziomy i pionowy za pomocą wsporników w pionach elektrycznych, pomieszczeniach sprzętowych lub pod sufitami. Kompensatory faliste kompensują rozszerzalność cieplną i osiadanie fundamentów, zapewniając szybki i niezawodny montaż.

Modułowy i przyjazny dla użytkownika: szybki montaż, łatwe dostosowywanie trasy i zwiększanie wydajności. Jednostki wtykowe są wyposażone w funkcję zapobiegania błędom fazowym, podczas gdy standardowe osłony zapewniają wysoką wymienność dla wszystkich prądów znamionowych.

Uproszczona konserwacja: Rutynowe kontrole koncentrują się na szczelności złącza i ochronie obudowy. Drobne problemy, takie jak spadek izolacji lub miejscowe przegrzanie, można szybko naprawić, minimalizując przestoje i obniżając koszty konserwacji.

Scenariusze zastosowań

Główne magistrale elektroenergetyczne dla urządzeń elektroenergetycznych średniej i dużej skali w warsztatach przemysłowych

Systemy dystrybucji zasilania na poziomie podłogi głównej w budynkach komercyjnych, takich jak duże centra handlowe i kompleksy biurowe

Pionowe piony przesyłowe mocy w budynkach wysokościowych

Obwody zasilania obciążeń krytycznych w obiektach o rygorystycznych wymaganiach dotyczących stabilności zasilania, takich jak szpitale i centra danych

Modernizacje przesyłu mocy dla stref średniego obciążenia w ramach projektów renowacji starszych zakładów przemysłowych

Przewodnik po wyborze: naukowo dopasowane wymagania projektu

Wybór prądu znamionowego: Wybierz odpowiednią wartość znamionową w oparciu o rzeczywisty prąd obciążenia; zaleca się uwzględnienie marginesu 10–20% w celu uwzględnienia przyszłych potrzeb w zakresie zwiększania wydajności.

Wybór rodzaju izolacji: W przypadku suchych środowisk charakteryzujących się niższymi temperaturami otoczenia i minimalnymi wahaniami prądu, preferowanym wyborem są typy z izolacją powietrzną; w środowiskach o ograniczonej przestrzeni, dużej wilgotności lub znacznym nagromadzeniu kurzu zalecane są typy z izolacją kompaktową.

Określenie klasy ochrony: W przypadku standardowych scenariuszy wewnętrznych wystarczający jest stopień ochrony IP40; do użytku na zewnątrz lub w wilgotnym i zapylonym środowisku, należy zapewnić stopień ochrony co najmniej IP54; w środowiskach o specyficznych warunkach korozyjnych można dostosować wyższe stopnie ochrony.

Względy dotyczące materiału przewodnika: W przypadku projektów obejmujących utrzymujące się duże obciążenia i rygorystyczne wymagania dotyczące stabilności preferowanym wyborem są przewody miedziane; w przypadku projektów o ograniczonym budżecie i minimalnych wahaniach obciążenia można wybrać przewody ze stopu aluminium.

Dlaczego warto wybrać Fenghua Electric?

Jako zaufany producent i dostawca szyn autobusowych w Chinach, Fenghua Electric oferuje:

Ponad 20 lat doświadczenia w produkcji sprzętu do dystrybucji energii

Posiada certyfikat 3C, High-Tech Enterprise, rating kredytowy AAA

Ponad 14 patentów zapewniających zaawansowaną technologię

Silny zespół badawczo-rozwojowy zajmujący się niestandardowymi rozwiązaniami

2000㎡ inteligentny warsztat produkcyjny

Wiele zautomatyzowanych linii produkcyjnych

Elastyczne MOQ i szybka dostawa

Sprawdzone projekty w sektorach przemysłowym, handlowym i energetycznym

Naszym celem jest dostarczanie bezpiecznych, wydajnych i opłacalnych rozwiązań w zakresie przenoszenia mocy dla klientów na całym świecie.

Często zadawane pytania

1. Do czego służy zamknięty tor autobusowy średniego prądu?

Służy do dystrybucji energii elektrycznej średniego poziomu w budynkach i obiektach przemysłowych, zastępując tradycyjne systemy kablowe.

2. Jaka jest różnica między szynoprzewodem a kablami?

Systemy szynoprzewodów zapewniają wyższą wydajność, lepsze odprowadzanie ciepła, łatwiejszą instalację i bezpieczniejszą pracę w porównaniu do kabli.

3. Jak wybrać odpowiedni aktualny rating?

Wybierz w oparciu o zapotrzebowanie na obciążenie i dodaj 10–20% marginesu bezpieczeństwa na przyszłą rozbudowę.

4. Czy tor autobusowy można dostosować?

Tak, Fenghua Electric oferuje pełną personalizację, w tym rozmiar, natężenie prądu, materiał i poziom ochrony.

5. Czy nadaje się do użytku na zewnątrz?

Tak, ze stopniem ochrony IP54 lub wyższym, może być używany na zewnątrz lub w trudnych warunkach.

6. Jakie materiały są używane na przewodniki?

Zarówno miedź, jak i aluminium są dostępne w zależności od wymagań wydajnościowych i budżetowych.

7. Jak długi jest okres użytkowania?

Przy prawidłowej instalacji i konserwacji system może działać niezawodnie przez ponad 20 lat.

8. Jakie usługi posprzedażne świadczycie?

Zapewniamy 2-letnią gwarancję, dożywotnią pomoc techniczną i szybką reakcję w ciągu 24–48 godzin.
