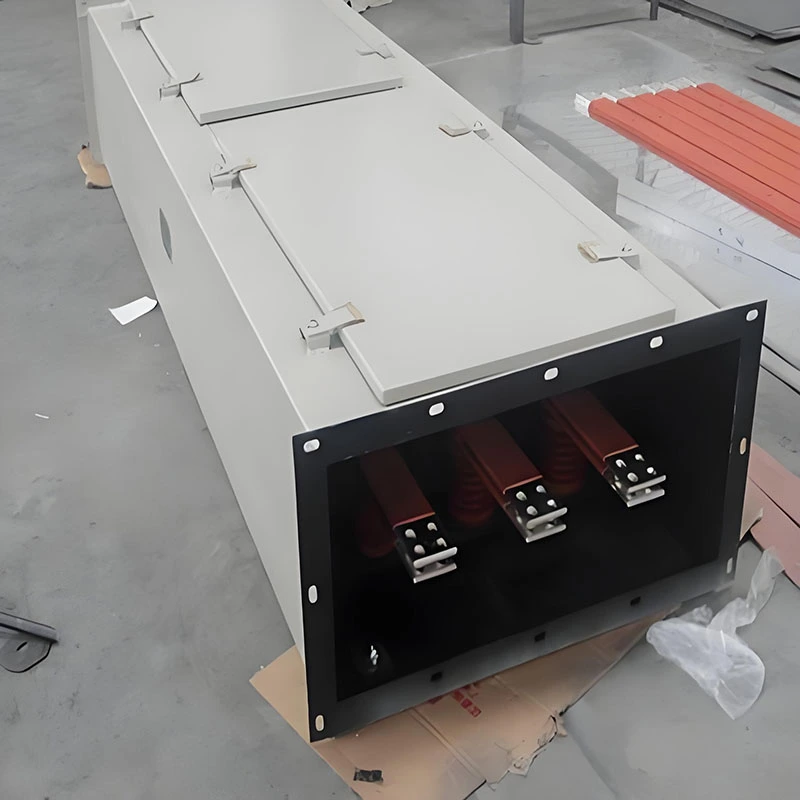

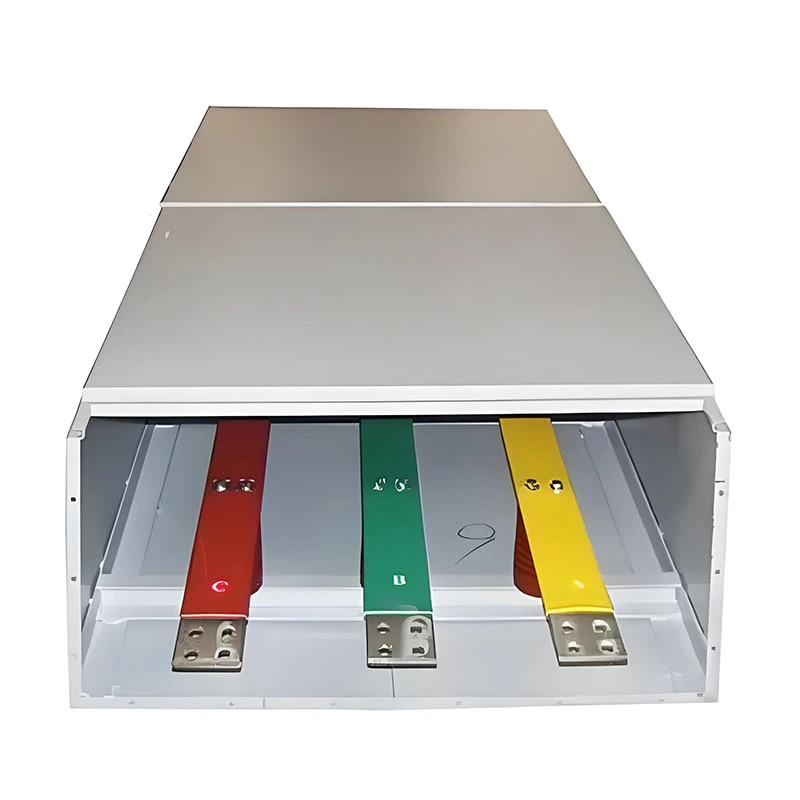

Kanał magistrali wysokiego napięcia w obudowie ze stopu aluminium

Kanał szynowy wysokiego napięcia w obudowie ze stopu aluminium, produkowany przez firmę Qingdao Fenghua Electric Appliance Manufacturing Co., Ltd. to wysokowydajne rozwiązanie do przenoszenia mocy przeznaczone do systemów średniego i wysokiego napięcia (3,6 kV–35 kV, 50/60 Hz). Zbudowany z wytrzymałej obudowy ze stopu aluminium i zaawansowanej zamkniętej konstrukcji, zapewnia bezpieczną, stabilną i wydajną dystrybucję energii elektrycznej w wymagających środowiskach przemysłowych.

W porównaniu z tradycyjnymi systemami kablowymi, ten kanał szynowy zapewnia doskonałą przewodność, zmniejszone straty energii, zwiększoną ochronę bezpieczeństwa i uproszczoną instalację. Jest szeroko stosowany w podstacjach, elektrowniach i dużych obiektach przemysłowych.

O Fenghua Electric – zaufanym chińskim producencie

Założona w 2005 roku z siedzibą w Qingdao West Coast New Area, firma Qingdao Fenghua Electric Appliance Manufacturing Co., Ltd. jest profesjonalnym chińskim producentem i dostawcą sprzętu elektrycznego, specjalizującym się w kanałach autobusowych, korytkach kablowych i systemach dystrybucji energii.

Dzięki dużym możliwościom technicznym, zaawansowanemu sprzętowi produkcyjnemu i dziesięcioleciom doświadczenia inżynieryjnego firma Fenghua Electric opracowała kompletny system produktów za pośrednictwem swoich spółek zależnych, w tym Qingdao JinFenghua Electric Co., Ltd., tworząc zróżnicowaną strukturę przemysłową.

Podstawowe wartości: Innowacja, Wydajność, Uczciwość, Współpraca, w której wygrywają obie strony

Zaangażowanie: Wysoka jakość produkcji i niezawodna globalna obsługa

Zakres zastosowania produktu

Kanał magistrali wysokiego napięcia w obudowie ze stopu aluminium został zaprojektowany do zastosowań w scenariuszach przesyłu mocy o dużym zapotrzebowaniu, w tym:

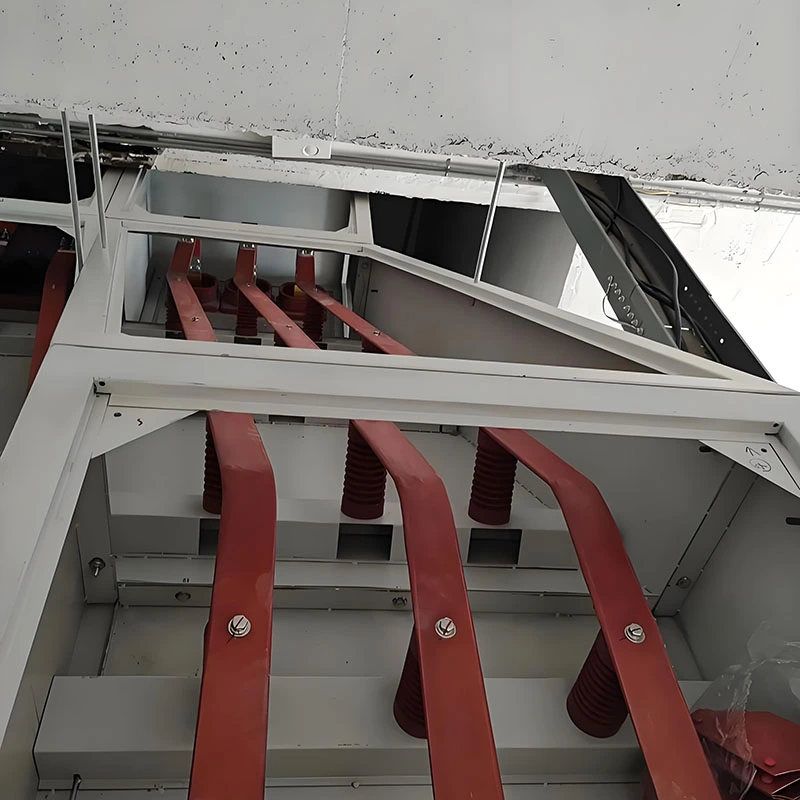

Podstacje elektroenergetyczne (wewnętrzne i zewnętrzne systemy przyłącza energetycznego)

Elektrownie (stabilna transmisja z agregatów prądotwórczych)

Fabryki przemysłowe (zakłady stalowe, chemiczne, produkujące maszyny)

Duże kompleksy handlowe

Budynki wysokościowe (windy, systemy HVAC, systemy przeciwpożarowe)

Jest idealnym zamiennikiem tradycyjnych systemów szyn zbiorczych natynkowych, oferując bezpieczniejsze i bardziej kompaktowe rozwiązanie dla nowoczesnej infrastruktury energetycznej.

Kluczowe zalety i funkcje

1. Wysokie bezpieczeństwo i niezawodne działanie

▪Całkowicie zamknięta obudowa ze stopu aluminium zapobiega bezpośredniemu kontaktowi z przewodami pod napięciem

▪Ochrona przed kurzem, wilgocią i zanieczyszczeniami zewnętrznymi

▪Wysoki stopień ochrony do IP54 / IP66 (wersja zewnętrzna)

Zintegrowana struktura uziemiająca zapewnia równy potencjał w całej obudowie, zmniejszając ryzyko porażenia prądem

Potrójny system izolacji

▪Izolowana powłoka przewodnika

▪Izolacja powietrzna pomiędzy fazami

Izolacyjne bloki wsporcze DMC pomiędzy przewodami a obudową

Ta wielowarstwowa konstrukcja izolacji zapewnia doskonałą wydajność nawet w wilgotnym lub trudnym środowisku.

Silna odporność na zwarcia

▪Aluminiowa obudowa zmniejsza straty prądu wirowego i gromadzenie się ciepła

▪Skutecznie obniża naprężenia elektromagnetyczne podczas zwarć

▪Zwiększa wytrzymałość mechaniczną i stabilność systemu pod wpływem dużego prądu zwarciowego

2. Wysoka wydajność i oszczędność energii

▪Przewody miedziano-aluminiowe o wysokiej przewodności i niskiej rezystancji

▪Zmniejszony spadek napięcia i zminimalizowane straty mocy

▪ Efekt niskiego naskórkowania poprawia efektywność dystrybucji prądu

Zoptymalizowany projekt połączenia

▪Podwójne miedziane płytki przyłączeniowe zwiększają powierzchnię styku

▪Śrubowa konstrukcja izolacji ogranicza wzrost temperatury złącza

▪Poprawia długoterminową stabilność operacyjną i wydajność

3. Doskonałe zarządzanie temperaturą

▪Obudowa ze stopu aluminium i magnezu z wytłaczaną strukturą odprowadzającą ciepło

▪ Zintegrowane radiatory i konstrukcja wentylacji zwiększają wydajność chłodzenia

▪Opcjonalny aktywny system chłodzenia z przepływem powietrza wspomaganym wentylatorem

▪Powłoka powierzchni wewnętrznej/zewnętrznej poprawia bilans promieniowania cieplnego

Zapewnia to stabilną pracę w warunkach dużego obciążenia i wydłuża żywotność.

4. Łatwa instalacja i elastyczna konfiguracja

▪Modułowa konstrukcja umożliwia instalację na duże odległości przy minimalnej liczbie podpór

▪Standardowa konstrukcja sekcji zapewnia łatwe ustawienie i montaż

▪System połączeń wtykowych i szczelinowych skraca czas instalacji

▪Obsługuje instalację pionową i poziomą w różnych środowiskach inżynieryjnych

System zaprojektowano z myślą o szybkim wdrożeniu i obniżonych kosztach pracy, dzięki czemu idealnie nadaje się do dużych projektów infrastrukturalnych.

5. Certyfikowana jakość i zgodność z międzynarodowymi standardami

▪ Zaprojektowane zgodnie z odpowiednimi normami IEC

▪Rezystancja izolacji ≥ 100MΩ (test izolacji 2500V)

▪Testowany fabrycznie za pomocą 1-minutowego testu napięcia wytrzymywanego przy częstotliwości sieciowej

▪Wysoka wydajność mechaniczna spełnia wymagania standardów branżowych

Fenghua Electric zapewnia raporty z testów i certyfikaty w celu zapewnienia zgodności, niezawodności i zaufania klientów na całym świecie.

Gwarancja jakości: certyfikowana

Ścisłe przestrzeganie norm: Konstrukcja produktu jest zgodna z odpowiednimi normami, a jego wytrzymałość na zginanie spełnia wymagania normy ZBK36002-89. Rezystancja izolacji każdego zamkniętego zespołu szyn zbiorczych przekracza lub jest równa 100 MΩ (mierzona za pomocą megaomomierza 2500 V). Przed wysyłką każde urządzenie przechodzi 1-minutowy test napięcia wytrzymywanego na sucho przy częstotliwości sieciowej; zarówno napięcie wytrzymywane o częstotliwości sieciowej, jak i napięcie wytrzymywane udaru piorunowego są w pełni zgodne z normami krajowymi.

Wspierane przez autorytatywną certyfikację: Firma uzyskała kompleksowe raporty z testów i obowiązkowe certyfikaty certyfikacyjne dla różnych specyfikacji szyn zbiorczych. Dzięki temu możemy w pełni zaspokoić różnorodne wymagania produktowe i potrzeby techniczne naszych klientów, zapewniając całkowity spokój ducha podczas użytkowania.

Inżynieria niestandardowa i wsparcie OEM

Jako profesjonalny producent przewodów szynowych wysokiego napięcia w obudowie ze stopu aluminium w Chinach, Fenghua Electric zapewnia:

Indywidualny projekt w oparciu o wymagania projektu

Konsultacje inżynieryjne i wsparcie w wyborze systemu

Usługi produkcyjne OEM/ODM

Pełna dokumentacja techniczna i wytyczne dotyczące montażu

Wspieramy globalnych wykonawców, firmy EPC, dystrybutorów i odbiorców przemysłowych.

Zaangażowanie w służbę

Wsparcie przedsprzedażowe: konsultacje techniczne i projektowanie rozwiązań

Wsparcie sprzedaży: śledzenie produkcji i kontrola jakości

Obsługa posprzedażna: wskazówki dotyczące instalacji i wsparcie konserwacyjne

Serwis gwarancyjny: szybka reakcja w przypadku problemów z naprawą lub wymianą

Zapewniamy stabilną pracę Twojego systemu dystrybucji energii przez cały cykl jego życia.

Dlaczego warto wybrać Fenghua Electric?

▪Ponad 20 lat doświadczenia w produkcji

▪Zaawansowane zakłady produkcyjne i silny zespół inżynierów

▪Pełna gama rozwiązań w zakresie kanałów szynowych i dystrybucji energii elektrycznej

▪Ścisły system kontroli jakości

▪Eksportuj doświadczenia z klientami na całym świecie

▪Konkurencyjne ceny bezpośrednio z fabryki

Profil firmy

Qingdao Fenghua Electric Appliance Manufacturing Co., Ltd. specjalizuje się w:

▪Systemy kanałów szynowych (wysokonapięciowe, niskonapięciowe, ognioodporne)

▪Korytka kablowe i obudowy elektryczne

▪Szafy dystrybucyjne i wyroby metalowe

Dzięki ciągłym innowacjom i dużym inwestycjom w badania i rozwój firma Fenghua Electric angażuje się w opracowywanie energooszczędnych, bezpiecznych i wydajnych systemów przesyłu energii elektrycznej dla globalnych projektów infrastrukturalnych.

Skontaktuj się z nami

Jeśli jesteś zainteresowany kanałem szynowym wysokiego napięcia w obudowie ze stopu aluminium, skontaktuj się z nami w celu uzyskania konsultacji technicznych, wyceny lub niestandardowych rozwiązań. Jesteśmy gotowi wesprzeć Twój projekt profesjonalną wiedzą inżynieryjną i niezawodnymi możliwościami produkcyjnymi.
